В квадратном корпусе

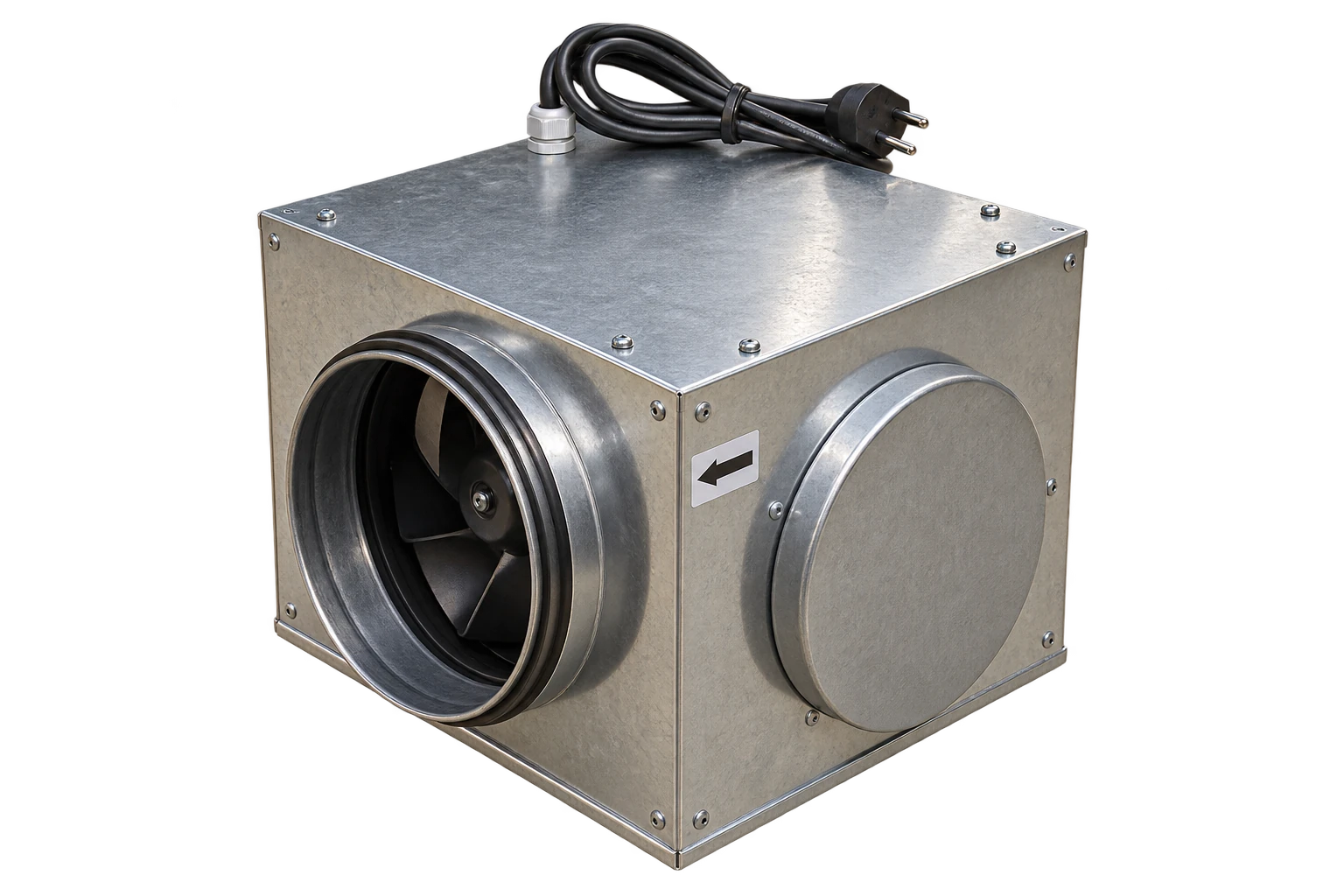

Квадратный корпус и геометрия патрубков

Квадратная наружная форма не означает квадратного присоединения. Боксовые вентиляторы могут соединяться с каналами разных сечений через предусмотренные патрубки и принадлежности. Полный габарит, размеры входа и выхода, а также сервисную зону проверяют отдельно по чертежу модели.

Возможность менять положение панелей или направление выхода зависит от конструкции. Её нельзя переносить с одной серии на весь раздел. Для заказа нужна схема потока относительно места установки и разрешённое монтажное положение. При стеснённой компоновке учитывают пространство для снятия панелей и извлечения узла.

Рабочая точка и исполнение

Сначала задают расход и требуемое давление, параметры воздуха и режим эксплуатации. Затем проверяют характеристику, двигатель, питание и управление. Размер коробки и мощность двигателя сами по себе не подтверждают полезный расход в сети.

Наличие закрытых панелей не доказывает шумоизоляцию или специальное назначение. Акустические свойства, применимость к горячему воздуху, дыму или взрывоопасной среде подтверждают только для выбранной модификации. При необходимости рассматривают специальные промышленные вентиляторы.

Комплект для нового узла или замены

Переходы, гибкие вставки, виброизоляторы и регулятор согласуют с агрегатом и сетью. Принадлежности могут поставляться отдельно. Состав и ответственные за каждую часть должны быть понятны до закупки.

Для замены приложите шильдик, обмер существующего узла, сведения об управлении и доступное пространство. Подбор и сравнение описаны в статье о квадратном корпусе, порядок закупки — в чек-листе приёмки. Все варианты корпуса собраны в родительской категории.
