SG 63
Dewmark SG 63 и SG 63-ZZ — несъёмная опалубка с плоскими верхними синус-пластинами для рабочих швов бетонных полов. Исполнения различаются формой наружных кромок. читать далее →
- Высота Hp
- 90–270 мм
- Глубина C
- 55–140 мм
- Товаров
- 48
Размеры серии SG 63
- Hp
- Высота профиля
- C
- Глубина заложения опорной пластины
- Hc
- Толщина бетонной плиты
- A
- Ширина верхних пластин
- E
- Ширина анкеров
Размеры конкретного исполнения — в таблице товаров.
Товары в разделе
Подробнее
О разделе
Dewmark SG 63 и SG 63-ZZ — несъёмная опалубка с плоскими верхними синус-пластинами для рабочих швов бетонных полов. Исполнения различаются формой наружных кромок.
Устройство профиля

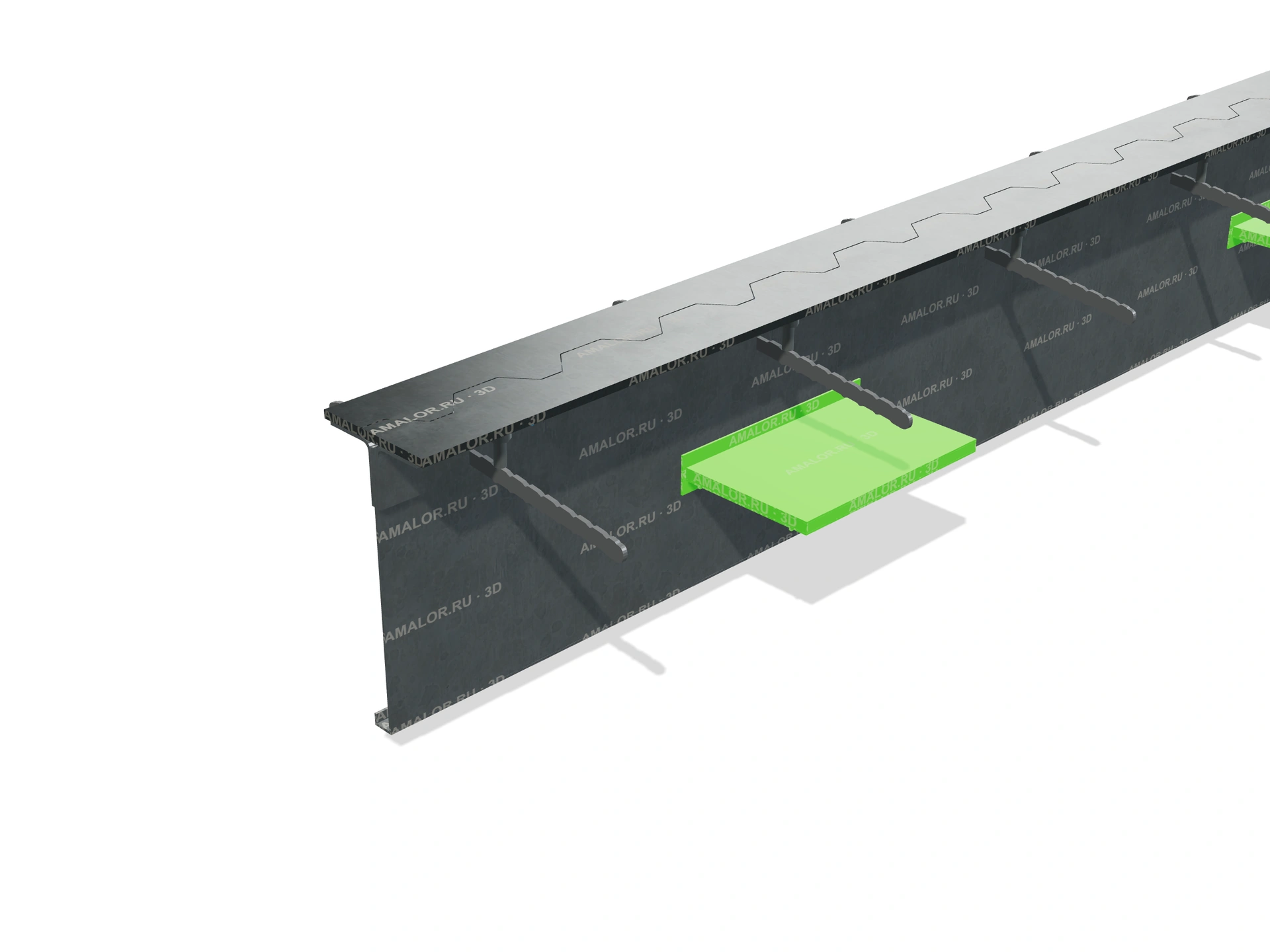

Верхние пластины толщиной 5 мм и шириной 80 мм образуют волнистое сопряжение по оси шва. У SG 63 наружные кромки прямые, у SG 63-ZZ — волнистые. Ниже расположены направляющие, тело опалубки и опорные пластины в стальных кожухах. Последние передают нагрузку между соседними секциями пола.
Исполнения и выбор
В каталоге представлены восемь высот от 90 до 270 мм, два варианта наружных кромок и три типа опорных пластин: 5, 8 и 8XL. Всего — 48 исполнений. Длина секции — 3000 мм, раскрытие шва — 20 мм. Тип 8XL отличается от типа 8 размером пластины и шагом её установки, поэтому при подборе учитывают полное обозначение. В карточках указаны габариты пластины, шаг, глубина заложения и соответствующая толщина бетонной плиты.
Материалы деталей
Плоские верхние синус-пластины и направляющие уголки изготовлены из стали Ст3. Основание опалубки и кожух опорной пластины — из стали 08пс, сама опорная пластина — из стали 09Г2С.
