SG 61/NV-ADJ
Dewmark SG 61/NV-ADJ — регулируемая несъёмная опалубка для рабочих швов бетонных полов. Выдвижное основание позволяет настроить высоту в пределах диапазона выбранного исполнения. читать далее →
- Высота от
- 90–290 мм
- Высота до
- 115–350 мм
- Товаров
- 16
Размеры серии SG 61/NV-ADJ
- Hp
- Регулируемая высота профиля
- C
- Глубина заложения опорной пластины
- A
- Видимая ширина
- Hc
- Толщина бетонной плиты
- E
- Габарит анкеров
Размеры конкретного исполнения — в таблице товаров.
Товары в разделе
Подробнее
О разделе
Dewmark SG 61/NV-ADJ — регулируемая несъёмная опалубка для рабочих швов бетонных полов. Выдвижное основание позволяет настроить высоту в пределах диапазона выбранного исполнения.

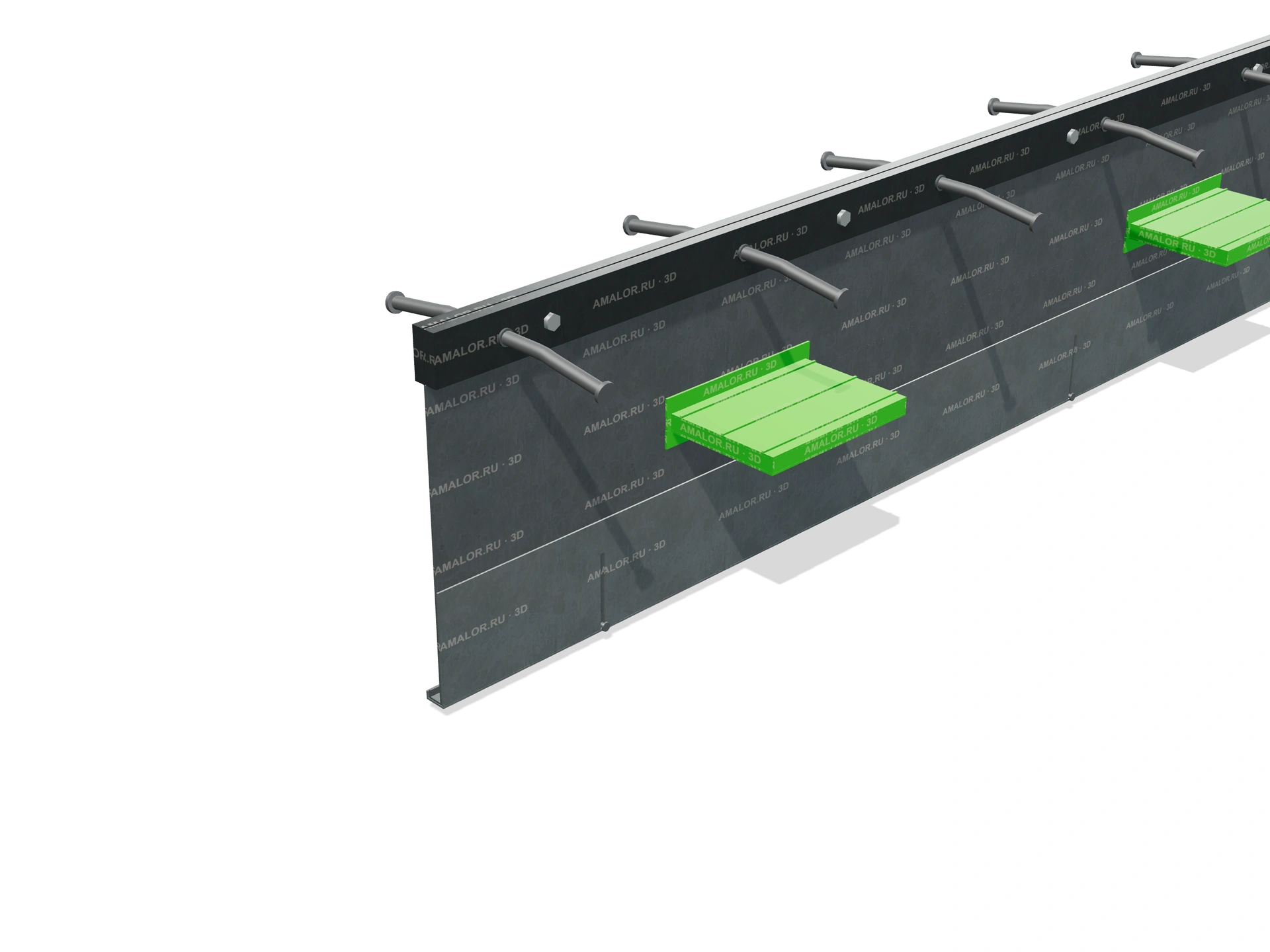

Устройство профиля
Верхние кромки защищены прямыми стальными полосами 10×40 мм. Анкеры удерживают профиль в бетоне, а опорные пластины в стальных кожухах передают нагрузку через шов. Тело профиля и кожухи выполнены из DC01, опорные пластины — из S355J0, полосы и анкеры — из S235J0.
Исполнения и выбор
Серия представлена четырьмя диапазонами высоты: 90–115, 145–185, 200–265 и 290–350 мм. Для каждого доступны пластины толщиной 5, 6, 8 или 10 мм. Длина профиля — 3000 мм, ширина — 21,5 мм. При подборе сначала выбирают диапазон регулировки под толщину плиты, затем исполнение пластины. В карточке приведены минимальная и максимальная высота, глубина заложения и шаг пластин для конкретного варианта.
