Стяжной винт, гайка и шайба работают как узел, а не как независимые товары. При выборе важно согласовать резьбу, опорную часть, длину и схему применения. Покупка одного «подходящего по диаметру» элемента не подтверждает работоспособность собранной стяжки.
В каталоге стяжек для опалубки выделены винты, гайки, шайбы и соединительные элементы. Ниже — порядок их комплектации для снабжения и ПТО. Количество и расположение тяжей принимают по расчётной схеме опалубки; статья не назначает универсальный шаг и допустимую нагрузку.
В статье:
- Состав и работа стяжного узла
- Винт и совместимость резьбы
- Гайки, шайбы и муфты
- Длина и подсчёт комплекта
- Приёмка, обслуживание и замена
- Ответы на вопросы
Состав и работа стяжного узла
Стяжной узел соединяет противоположные стороны формы в предусмотренных точках и участвует в восприятии нагрузки по проектной схеме. Важен весь путь передачи усилия: от палубы и каркаса к опорной части, гайке и винту. Проверка только прочности стержня оставляет без внимания остальные участки.

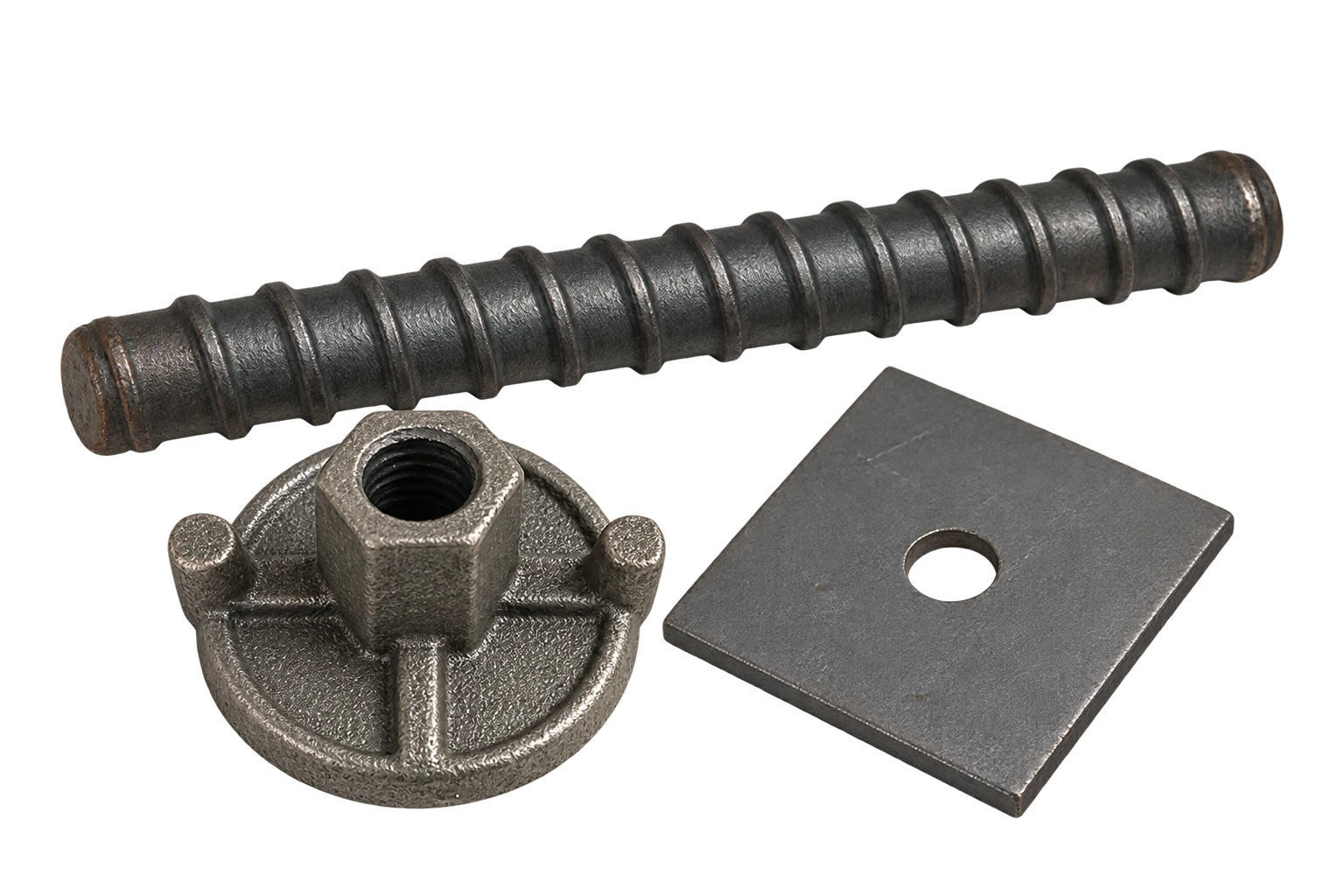

Типовая комплектация может включать винт, гайки с двух сторон и предусмотренные опорные элементы. Но конструкция зависит от системы: у одной гайки опорная площадка встроена, в другом узле требуется отдельная шайба. Два одинаковых по длине винта не означают одинаковый комплект сопутствующих деталей.
На странице Стандпласт о стяжках отдельно показаны винт, гайки, комплект и шайба, увеличивающая площадь опирания. Это пример различий между поставкой отдельной позиции и готового набора. Для конкретной опалубки состав набора подтверждают по её документации.

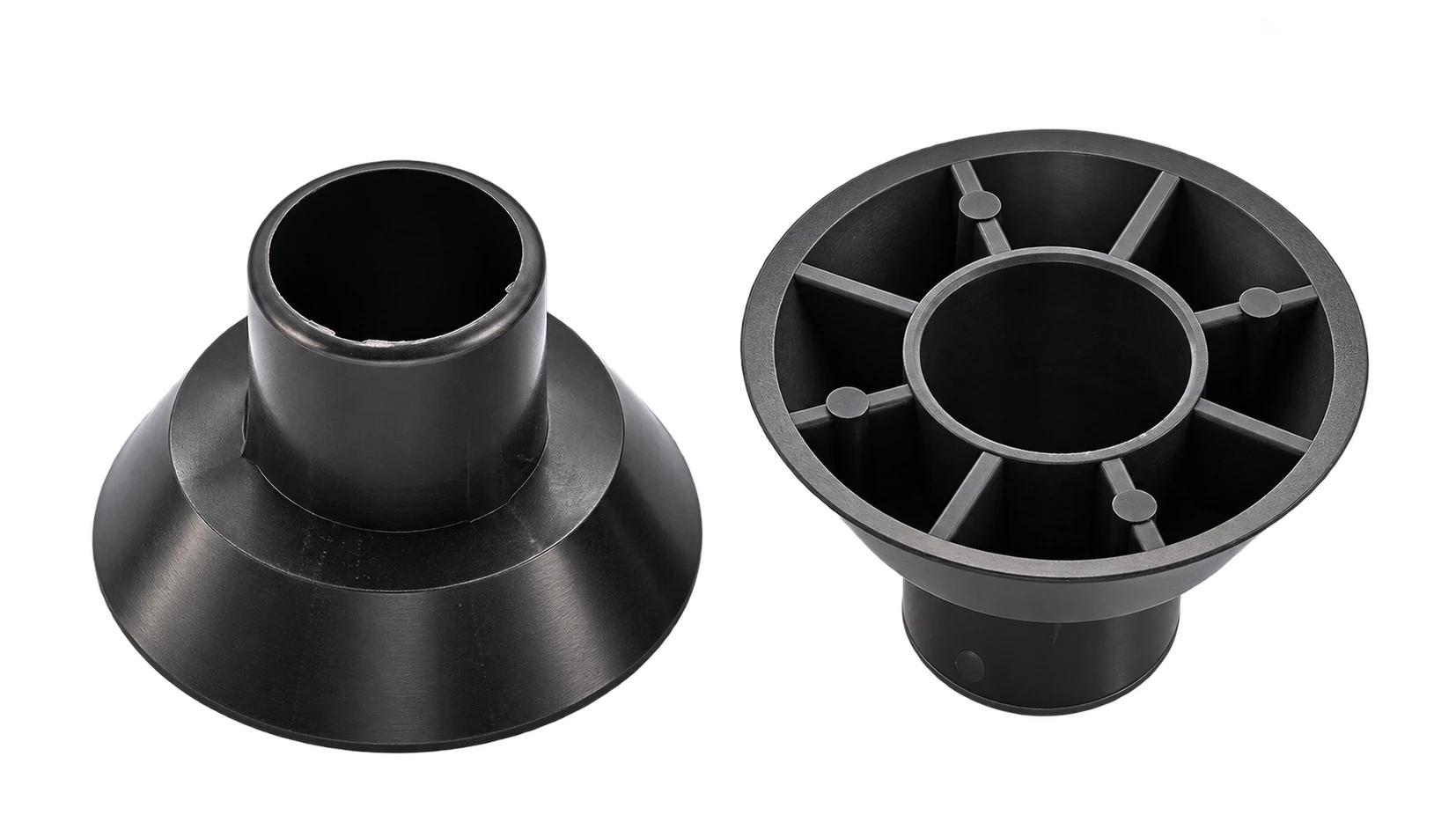

Если винт требуется извлечь после бетонирования, технология может предусматривать защитную трубку и конусы. Их геометрия согласуется с толщиной конструкции и узлом. Пластиковая гильза не заменяет несущий тяж, а наличие гильзы не подтверждает водонепроницаемость готового отверстия.
Винт и совместимость резьбы

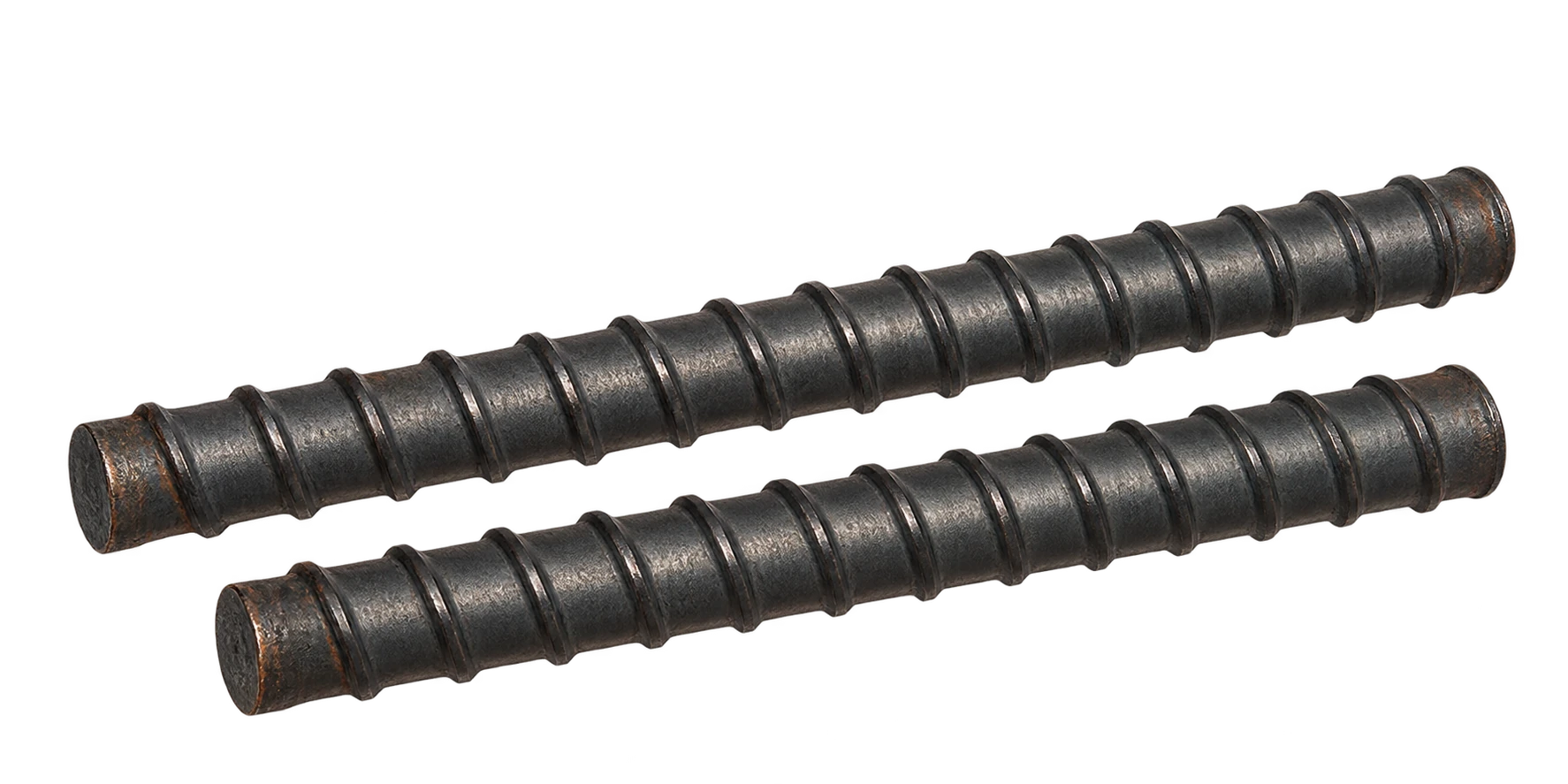

Для стяжного винта запрашивают обозначение изделия, тип резьбы, размер и допустимые условия работы. Обычная строительная шпилька метрической резьбы не становится опалубочным тяжем по совпадению наружного диаметра. Замена требует технического подтверждения для соответствующего узла.
Сопряжение проверяют по документации на винт и гайку. Должны совпадать предусмотренные параметры, а достаточная длина зацепления обеспечиваться в собранном состоянии. Лёгкое навинчивание неопознанной гайки ещё не подтверждает расчётную работоспособность. Если происхождение элементов различается, особенно важно не ограничиваться пробой «закручивается — значит подходит».
Длина изделия выбирается по общей геометрии узла, а не только по толщине бетона. Учитывают расстояния до наружных опорных поверхностей и предусмотренные участки для крепления. Требуемый выпуск и зацепление берут из проектного решения и инструкции, не задают одинаковыми для любых гаек.
Для закупки полезны чертёж или схема обозначенных размеров. Запись «винт на стену 300 мм» не объясняет нужную полную длину поставщику. Надёжнее указать систему, конструкцию узла и итоговый размер позиции после проверки ПТО.
Гайки, шайбы и муфты
У гаек для опалубочных стяжек различаются резьба, опорная геометрия и способ работы с инструментом. Форма «барашек» или двухрожковое исполнение не определяет одинаковую допустимую нагрузку. Сравнивают точные изделия и их документацию, а не только удобство затяжки.

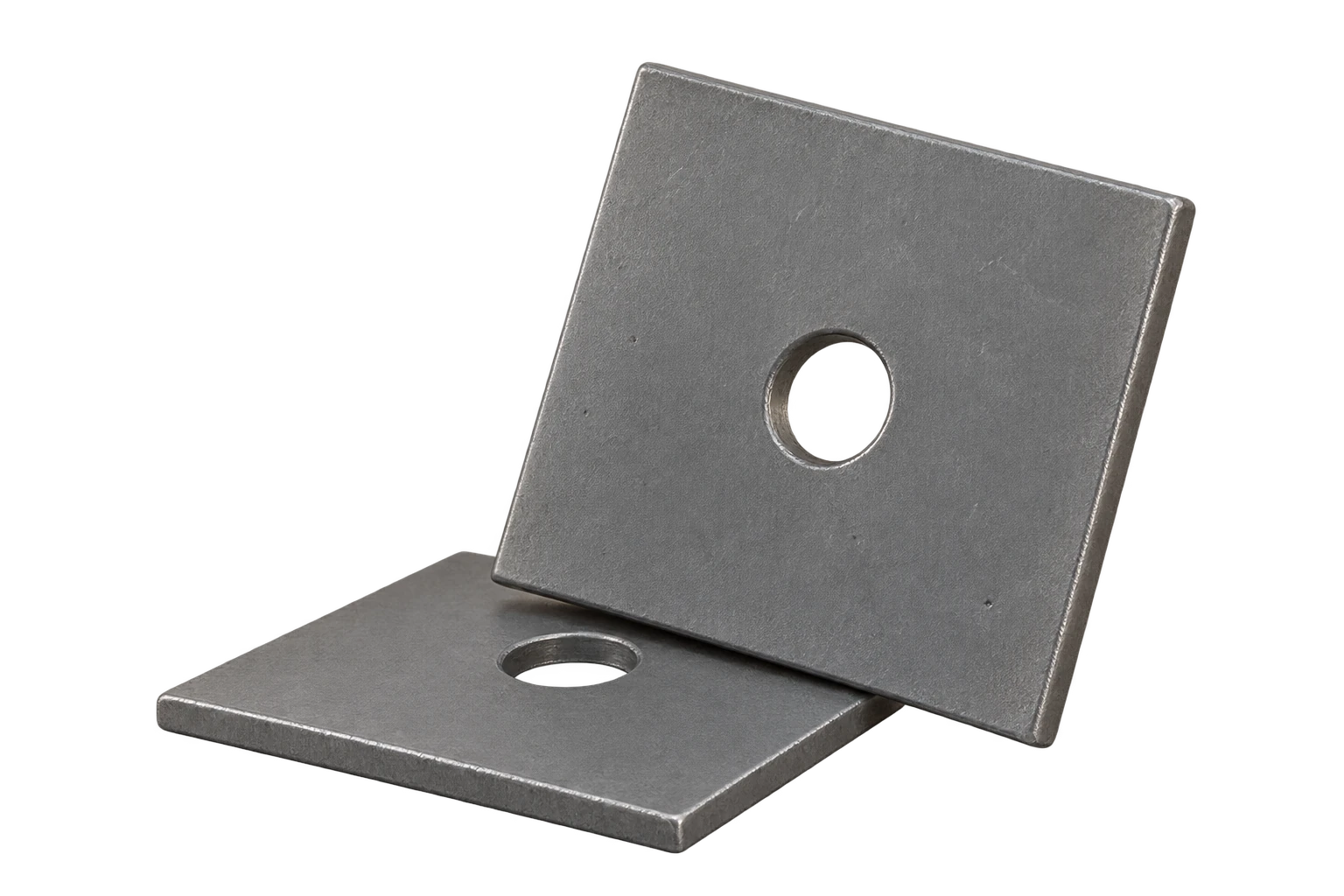

Шайбы передают усилие на предусмотренную часть каркаса. Размеры, толщина и расположение имеют значение; произвольная пластина похожей площади не является автоматически допустимой заменой. Увеличение толщины одной детали тоже не доказывает достаточность всего узла.
Муфты и переходники применяют там, где предусмотрено соединение или изменение конфигурации стяжки. Производитель МИК выделяет соединительные муфты как отдельную группу. Применение конкретной муфты проверяют по резьбе, зацеплению и работе в заданной системе, не превращая её в универсальный способ наращивания любого винта.
| Позиция | Ключевая проверка | Частая закупочная ошибка |
|---|---|---|
| Винт | Резьба, длина, документация | Выбор только по наружному диаметру |
| Гайка | Совместимость и опорная часть | Смешение внешне похожих серий |
| Шайба | Геометрия опирания | Замена случайной пластиной |
| Муфта | Разрешённый узел и зацепление | Наращивание без проверки схемы |
Из каталога Amalor
Материалы по теме
Длина и подсчёт комплекта
Количество берут из раскладки точек стяжки для каждой захватки. Давление бетонной смеси, конфигурация щитов, углы и торцы влияют на решение; нельзя устанавливать одинаковое число тяжей на квадратный метр для всех случаев. Исходные факторы разобраны в статье о давлении бетона на опалубку.
После согласования точек считают комплектность арифметически. Условный пример: если схема содержит 80 одновременно работающих точек и в каждой предусмотрены один винт, две отдельные гайки и две шайбы, ведомость содержит 80 винтов, 160 гаек и 160 шайб. Этот пример не подтверждает достаточность 80 точек для какой-либо стены.
Разделяйте рабочий комплект, резерв и расходники. Металлические элементы могут переставляться, а часть пластика остаётся в бетоне или используется по иной схеме. Для последовательных заливок количество гильз и металлических тяжей поэтому может различаться. Обоснованный запас показывают отдельно, без универсального процента.
Для ПТО удобна таблица по типам узлов: обозначение, толщина конструкции, полная длина винта, состав опорных деталей и число точек. Если есть несколько толщин стен, длинные тяжи не назначают для всех зон только ради унификации без проверки возможности применения.
Приёмка, обслуживание и замена
При входном контроле сверяют маркировку и документы, размеры и состав поставки. Отдельно осматривают резьбу и предусмотренные опорные поверхности. Деформации, повреждения или следы неоговорённой переделки требуют решения по правилам изготовителя, а не включения детали в комплект «на один раз».
После использования очистку выполняют допустимым способом. Нельзя произвольно сваривать, нагревать и восстанавливать силовые детали: такие действия могут изменить свойства и работу сопряжений. Сомнительную деталь отделяют от пригодных до проверки. Критерии выбраковки должны быть доступны ответственному за обслуживание.
На складе маркируют длины и серии, особенно если работают разные системы. При выдаче проверяют не только винты, но и гайки, шайбы и разрешённые соединители. Задержка из-за отсутствия одной разновидности шайбы возможна даже при достаточном количестве тяжей.
Для полной заявки используйте обзор комплектующих и разбор расчёта стеновой опалубки. Обработку оставшихся каналов согласуют по требованиям конструкции; обычная пробка не превращает проход стяжки в проектный гидроизоляционный узел.
Ответы на вопросы
Подойдёт ли обычная резьбовая шпилька вместо стяжного винта?
Не по одному совпадению размера. Нужны подтверждённые характеристики и допустимость применения в конкретной системе.
Всегда ли нужны отдельные шайбы?
Нет. Опорная часть может входить в гайку или выполняться отдельно. Состав определяет узел опалубки.
Можно ли соединить два коротких винта муфтой?
Только если такое решение предусмотрено и проверено для выбранных элементов. Любая соединительная муфта не является универсальным разрешением.
Как выбрать длину стяжки?
По толщине конструкции и полной геометрии узла с предусмотренным зацеплением. Одной толщины стены для заказа недостаточно.
