Расчёт опалубки начинается с вопроса: что именно нужно посчитать? Площадь поверхности, которую формируют щиты, количество элементов в рабочем комплекте и объём бетонной смеси — три разных результата. Если смешать их в одной строке «объём опалубки», предложение поставщика окажется трудно проверить, а ведомость — использовать на площадке.
Ниже приведён самостоятельный учебный пример для прямой стены. Он объясняет единицы и логику комплектации, но не заменяет расчёт давления, устойчивости, тяжей и соединений. Для окончательного подбора стеновой опалубки нужны чертежи конструкции и схема выбранной системы. Щиты закупают по типоразмерам, а не по результату деления общей площади на площадь одного элемента.
В статье:
- Три результата расчёта
- Площадь контакта
- Раскладка по размерам
- Захватки и оборот
- Поштучная ведомость
- Ответы на вопросы
Три результата расчёта
Первый результат — геометрическая площадь контакта с бетоном. Она помогает оценить объём работ и расход некоторых материалов. Второй — рабочий комплект: набор щитов и оснастки, который одновременно находится в монтаже, бетонировании, выдерживании и подготовке. Третий — спецификация поставки с артикулами и количеством, пригодная для приёмки и последующей выдачи на захватку.
У этих результатов разные границы. Щит может частично закрывать проём или выступать выше уровня бетонирования. Тогда его полная площадь входит в парк оборудования, но не вся поверхность касается бетона. Один комплект может переставляться между несколькими одинаковыми захватками: сумма площадей всех будущих стен не равна необходимой площади единовременной поставки.
В описании проектирования КРАМОС исходные чертежи и темпы строительства рассматриваются вместе, а результат включает схемы и спецификацию. Для своей заявки используйте именно эту связку: геометрия плюс календарь. Приведённую на странице историческую ссылку на старый стандарт не следует автоматически переносить в актуальное задание.
Площадь контакта
Для двух плоских сторон прямой стены без проёмов площадь контакта определяется длиной и высотой бетонируемого участка. Толщина стены в этой части формулы не участвует. Она нужна для объёма бетона и для площади торцов. Все размеры предварительно переводят в метры.
A = 2 × L × H, м².
V = L × H × t, м³.
L — длина стены, H — высота заливки, t — толщина стены, все в метрах.
Пусть длина стены 8 м, высота 3 м и толщина 0,25 м. Две плоские поверхности дают 2 × 8 × 3 = 48 м² контакта. Геометрический объём бетонной стены без проёмов составляет 8 × 3 × 0,25 = 6 м³. Два открытых торца добавляют 2 × 0,25 × 3 = 1,5 м² формуемой поверхности, если они действительно закрываются опалубкой. Это не определяет конструкцию торцевого узла.
Если в стене есть сквозной проём 1,2 × 2,1 м, из площади двух лицевых поверхностей геометрически вычитают 2 × 1,2 × 2,1 = 5,04 м². Но добавляют поверхности формируемых откосов и перемычки согласно фактической конструкции. Для дверного проёма, открытого до основания, нижней опалубливаемой грани может не быть. Одной операции «вычесть окна» недостаточно.
Для сметной позиции правила измерения могут отличаться от геометрического подсчёта контакта. Не объявляйте эту формулу заменой действующим нормам или условиям договора. В ведомости отдельно назовите, что измерено: контакт, площадь установленного оборудования либо объём работ по согласованной методике.
Раскладка по размерам
Для иллюстрации возьмём условную сторону длиной 8 м без углов и проёмов. Её можно набрать шестью щитами шириной 1,2 м и одним шириной 0,8 м: 6 × 1,2 + 0,8 = 8 м. Если высота всех элементов 3 м, на одну сторону получится семь щитов, на две одинаковые стороны — четырнадцать. Это только размерный пример; наличие выбранных изделий, отверстий и допустимой сборки проверяют отдельно.
В реальной раскладке сначала решают углы, торцы, проёмы, шахты и стыки захваток. Затем заполняют прямые участки линейными щитами. Внутренние и наружные угловые щиты учитываются по своим полкам. При необходимости рассматривают универсальные элементы, но не добавляют их «на всякий случай» вместо проработанного узла.
Деление 48 м² на площадь большого щита может дать целое число, которое геометрически не собирается по длине стены. Также не получится вывести число замков из площади без знания количества стыков и схемы соединений. Планировочная раскладка показывает, где находятся элементы; расчёт системы подтверждает, как они работают. Эти результаты дополняют друг друга, а не являются альтернативами.

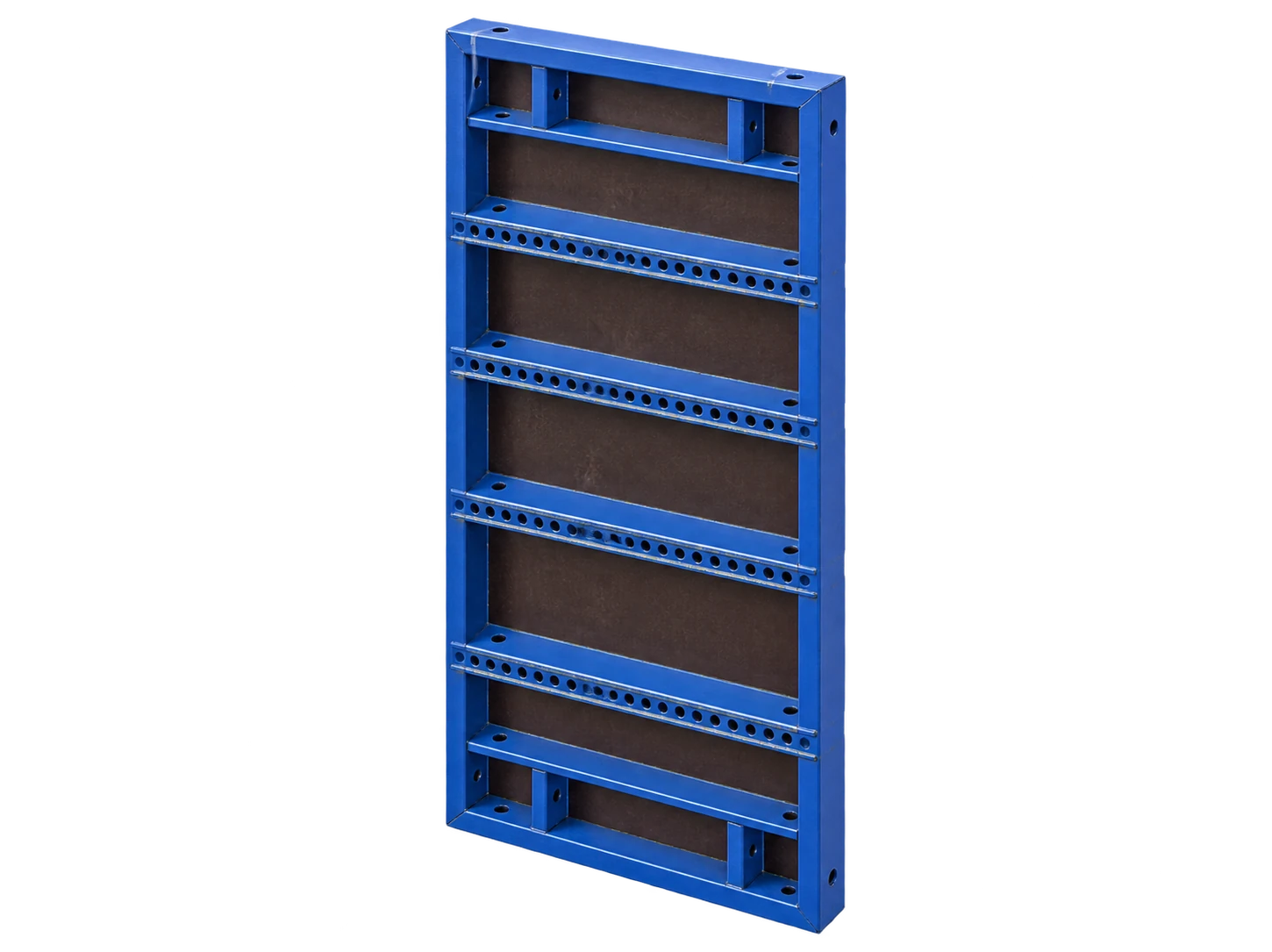

Из каталога Amalor
Материалы по теме
Примеры узких типоразмеров в каталоге показывают, зачем нужны доборные ширины. Они не задают единственный допустимый способ закрыть остаток длины.
Захватки и оборот
Комплект определяют по участкам, работающим одновременно. Если четыре одинаковые стены выполняют последовательно одним набором, покупка четырёх полных наборов может быть лишней. Если следующий участок надо собирать до распалубки предыдущего, один набор уже может ограничивать график. Решение зависит от фактического цикла, а не от общего количества стен на плане.
Для календарной оценки выпишите время подготовки, сборки, приёмки, бетонирования, достижения условий распалубки, демонтажа, очистки и перемещения. Нельзя сокращать выдерживание бетона ради расчётного числа оборотов. Сначала подтверждают технологические условия, затем проверяют, сколько комплектов нужно для требуемого ритма.
Резерв также лучше описывать предметно: дополнительные щиты конкретных ширин, запас соединителей, расходные детали и время на обслуживание. Единый процент запаса ко всем позициям может оставить избыток больших щитов и нехватку деталей для углов. Обоснование резерва — повторяемость участка, вероятность ремонта, доступность доставки и последствия нехватки, а не универсальная надбавка.
Поштучная ведомость
Удобная ведомость связывает каждую позицию со схемой и захваткой. Для щитов указывают серию, артикул, размеры, массу по документации и количество. Для соединений — предусмотренный узел и число. Для расходных материалов — единицу поставки и способ учёта: штуки, метры или упаковки. Сумма площади щитов остаётся контрольной величиной, не основной формой заказа.
| Группа | Что считать | Откуда взять количество |
|---|---|---|
| Щиты | Каждый типоразмер отдельно | Из раскладки обеих сторон |
| Углы и торцы | Отдельные узлы | Из планов и разрезов |
| Замки и усиления | Соединения и комплектность | Из руководства и проектной схемы |
| Стяжки и опорные детали | Комплект узла, а не только винт | Из расчёта и схемы тяжей |
| Рабочие места | Доступ, настилы, ограждения | Из организации работ |
| Расходники | Трубки, конусы и прочие элементы | Из узлов и спецификации |
Опалубочные стяжки, защитные трубки и рабочие подмости идут отдельными строками. Их количества нельзя назначать по условной норме на квадратный метр из этой статьи. Нагрузочную часть разъясняет материал о давлении бетона, а стоимость полного комплекта — разбор покупки и аренды.
Ответы на вопросы
Нужно ли умножать площадь стены на два?
Для двух опалубливаемых плоских сторон — да, с последующим учётом проёмов и дополнительных граней. При односторонней работе, примыкании к существующей конструкции или другом решении границы подсчёта будут иными.
Проём уменьшает число щитов?
Не всегда. Он уменьшает площадь контакта, но раскладка может сохранять целые щиты вокруг или напротив вставки. Площадь контакта и площадь оборудования в комплекте учитывают отдельно.
Как посчитать количество стяжек?
По расчётной схеме и инструкции конкретной опалубки. Площадь стены сама по себе не определяет их шаг, допустимые усилия и число. Универсальную формулу количества без проверки нагрузки применять нельзя.
Можно ли одним комплектом выполнить весь объект?
Возможно, если геометрия, последовательность и длительность цикла допускают перестановку. Для параллельных захваток, разных высот и специальных участков комплект или календарь придётся уточнять.
Источники: КРАМОС — проектирование и исходные данные, ПК Интерсталь — размерная сетка щитов, Росстандарт — ГОСТ 34329-2017. Числовые примеры разработаны редакцией для объяснения геометрии, а не заимствованы как нормативы.
