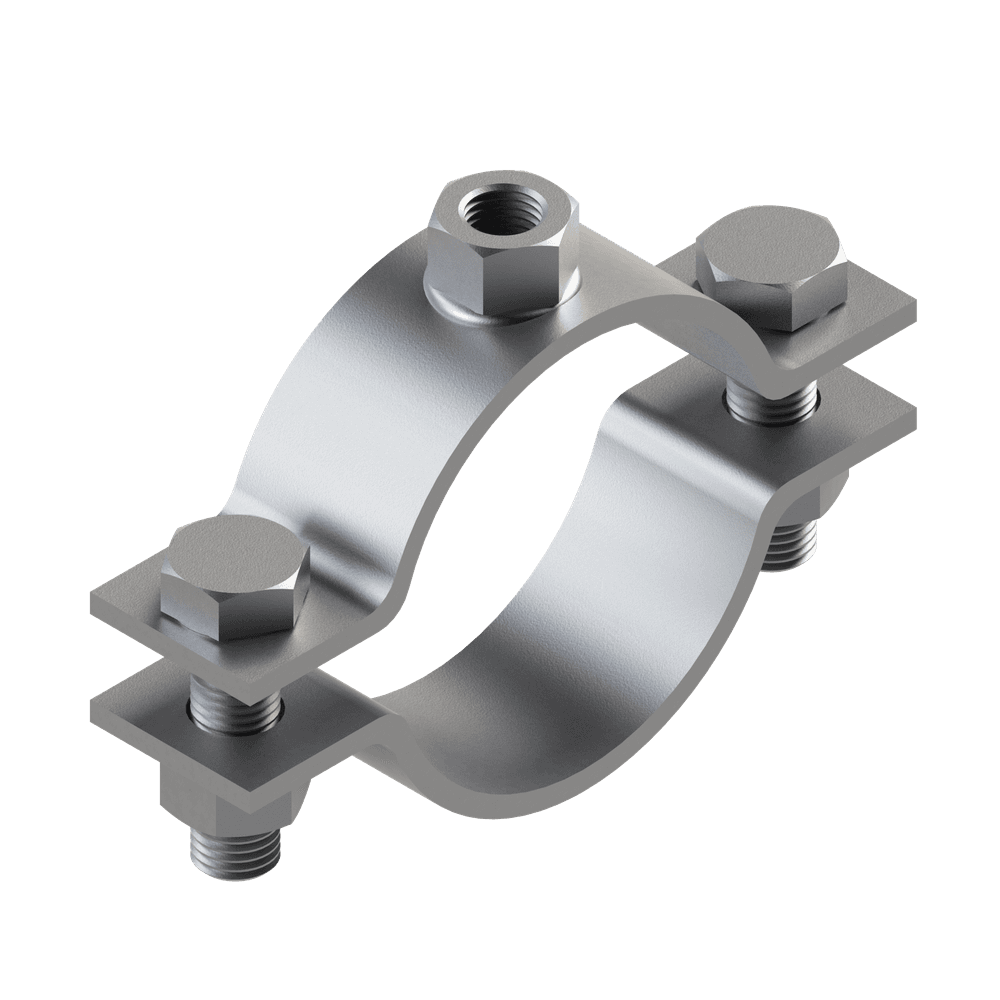

Хомут составной для тяжелых нагрузок PF-XD 73-78

Хомут составной PF-XD 73-78 — элемент монтажной системы для жесткой фиксации труб, работающий как неподвижная опора. Предназначен для монтажа трубопроводов отопления, водоснабжения и промышленных магистралей в условиях повышенных механических нагрузок. Конструкция с фиксированной точкой предотвращает смещение трубопровода, распределяя осевые усилия на несущие конструкции.

Технические характеристики

Ключевым параметром выбора является осевая нагрузка: данный хомут выдерживает до 8 кН, что делает его применимым для труб большого диаметра и тяжелой промышленности. Креление осуществляется через гайку М20 и стяжные болты, что обеспечивает высокую прочность соединения. Момент затяжки 50–80 Нм требует использования динамометрического ключа для соблюдения технологии монтажа и предотвращения деформации крепежа. Материал корпуса — сталь СТ235JR (аналог СТ3), покрытие — гальваническое цинкование, защищающее от коррозии.

Область применения

Применяется в системах теплоснабжения, промышленного и гражданского водоснабжения, а также в нефтегазовой отрасли. Идеально подходит для фиксации труб в агрессивных средах, на объектах пищевой и фармацевтической промышленности. Используется при строительстве объектов с высокими требованиями к надежности опорных конструкций.

Преимущества

• Высокая несущая способность (8 кН) позволяет использовать хомут для труб с увеличенным диаметром и массой.
• Двухэлементная конструкция из высокопрочной стали обеспечивает равномерное распределение давления на поверхность трубы.
• Гальваническое цинковое покрытие защищает крепеж от коррозии, увеличивая срок службы узла фиксации.
• Универсальность применения: совместим с трубами из различных материалов в широком диапазоне диаметров.

Монтаж и установка

Установка хомута требует предварительной подготовки трубы и несущей конструкции. Хомут надевается на трубу, после чего стягивается болтами с гайками. Затяжку необходимо производить равномерно, соблюдая момент 50–80 Нм, чтобы обеспечить плотное прилегание без повреждения трубы или крепежа. Рекомендуется использовать защитные прокладки при контакте с чувствительными покрытиями труб.

Требования к конструкции хомутов для крепления трубопроводов устанавливает ГОСТ 24137-80. Хомуты Termoclip соответствуют этим стандартам и доступны в разделе хомутов.

Оставьте заявку — менеджеры Амалор уточнят наличие, комплектацию и сроки доставки.
