Врезки в воздуховод

Конструктивные особенности

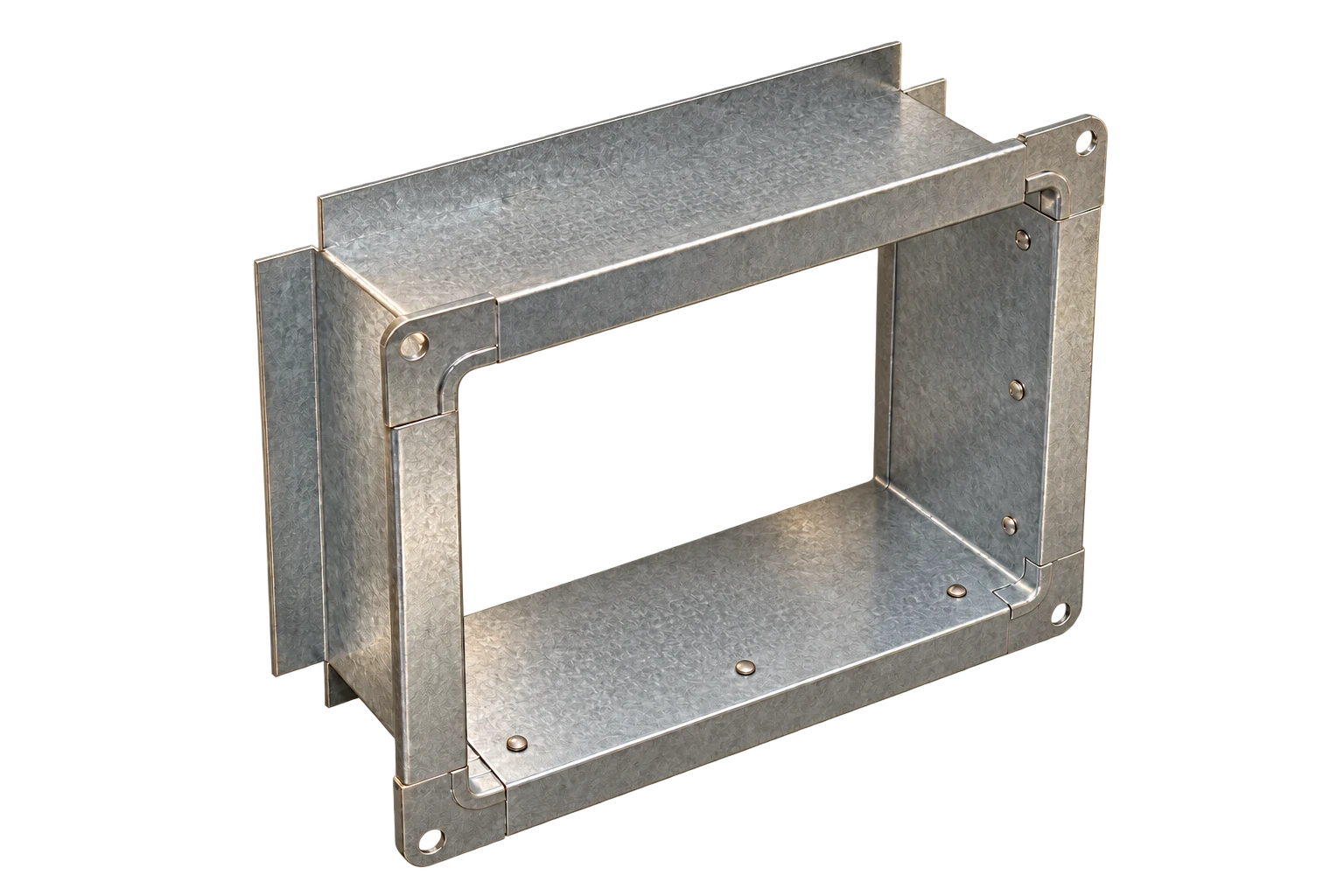

Основное назначение врезки — создание точки отбора или подачи воздуха без нарушения целостности магистрального канала. Изделия изготавливаются из оцинкованной стали, что гарантирует коррозионную стойкость конструкции. Толщина металла варьируется от 0.5 до 0.9 мм, обеспечивая достаточную жесткость детали при минимальном весе. Длина элемента составляет от 23 до 44 мм, а ширина — от 32 до 42 мм, что позволяет интегрировать их в стандартные сечения без дополнительных усилений.

Диаметр основной трубы может быть от 100 до 1000 мм, а диаметр самой врезки — от 100 до 630 мм. Это покрывает большинство типовых задач проектирования. Важно учитывать, что выбор размера зависит от требуемого расхода воздуха в ответвлении и допустимой скорости потока. Слишком маленькая врезка создаст избыточное аэродинамическое сопротивление, а слишком большая усложнит монтаж и увеличит стоимость.

Подбор по типу соединения

При закупке комплектующих для вентиляции критически важно синхронизировать параметры врезок с остальными элементами системы. В разделе представлены изделия с различными типами фланцев и соединений, которые должны совпадать с используемыми патрубками и тройниками. Несоответствие типоразмеров фланцев — частая ошибка, приводящая к простою на объекте. Перед оформлением заявки проверьте, какие фланцы и шины для воздуховодов применяются на вашем проекте, чтобы избежать нестыковок при сборке.

Также стоит обратить внимание на совместимость с другими фасонными элементами. Врезка часто является частью узла, куда входят отводы вентиляционные для изменения направления потока или тройники и крестовины вентиляционные для разветвления. Правильный подбор геометрии всех компонентов упрощает монтаж и снижает риск утечек воздуха.

Марки и стандарты качества

В ассортименте Amalor представлены изделия брендов ГалВент, Fachmann и ВентСнаб. Выбор марки часто диктуется требованиями проекта или спецификацией. Все изделия соответствуют требованиям ГОСТ Р 70349-2022 «Вентиляция зданий. Воздуховоды. Классификация и основные параметры», который регламентирует параметры воздуховодов и фасонных элементов. Стандарт устанавливает классы герметичности и жесткости, что важно для систем с высоким сопротивлением.

Для формирования полного комплекта вентиляции рекомендуется включать в заказ смежные позиции. Снабженцам полезно учитывать наличие в каталоге:

• заглушки и лючки воздуховодов для обслуживания системы
• переходы и переходники вентиляционные для изменения сечения
• утки вставки и шумоглушители для акустического комфорта

Оптовая закупка врезок позволяет комплектовать объекты единым поставщиком, сокращая логистические издержки и упрощая контроль качества на объекте.
