OO 69
Dewmark OO 69 — ограничительная опалубка с омега-образным выступом и опорными пластинами для рабочих швов бетонных полов. Профиль объединяет разделение участков бетонирования и передачу нагрузки через шов. читать далее →
- Высота Hp
- 120–260 мм
- Толщина A
- 3–4 мм
- Товаров
- 16
Размеры серии OO 69
- Hp
- Высота профиля
- E
- Глубина заложения опорной пластины
- Hc
- Толщина бетонной плиты
- A
- Толщина стальной стенки
- B
- Вылет анкеров
- C
- Вылет кожуха
- D
- Толщина опорной пластины
Размеры конкретного исполнения — в таблице товаров.
Товары в разделе
Подробнее
О разделе
Dewmark OO 69 — ограничительная опалубка с омега-образным выступом и опорными пластинами для рабочих швов бетонных полов. Профиль объединяет разделение участков бетонирования и передачу нагрузки через шов.
Устройство профиля

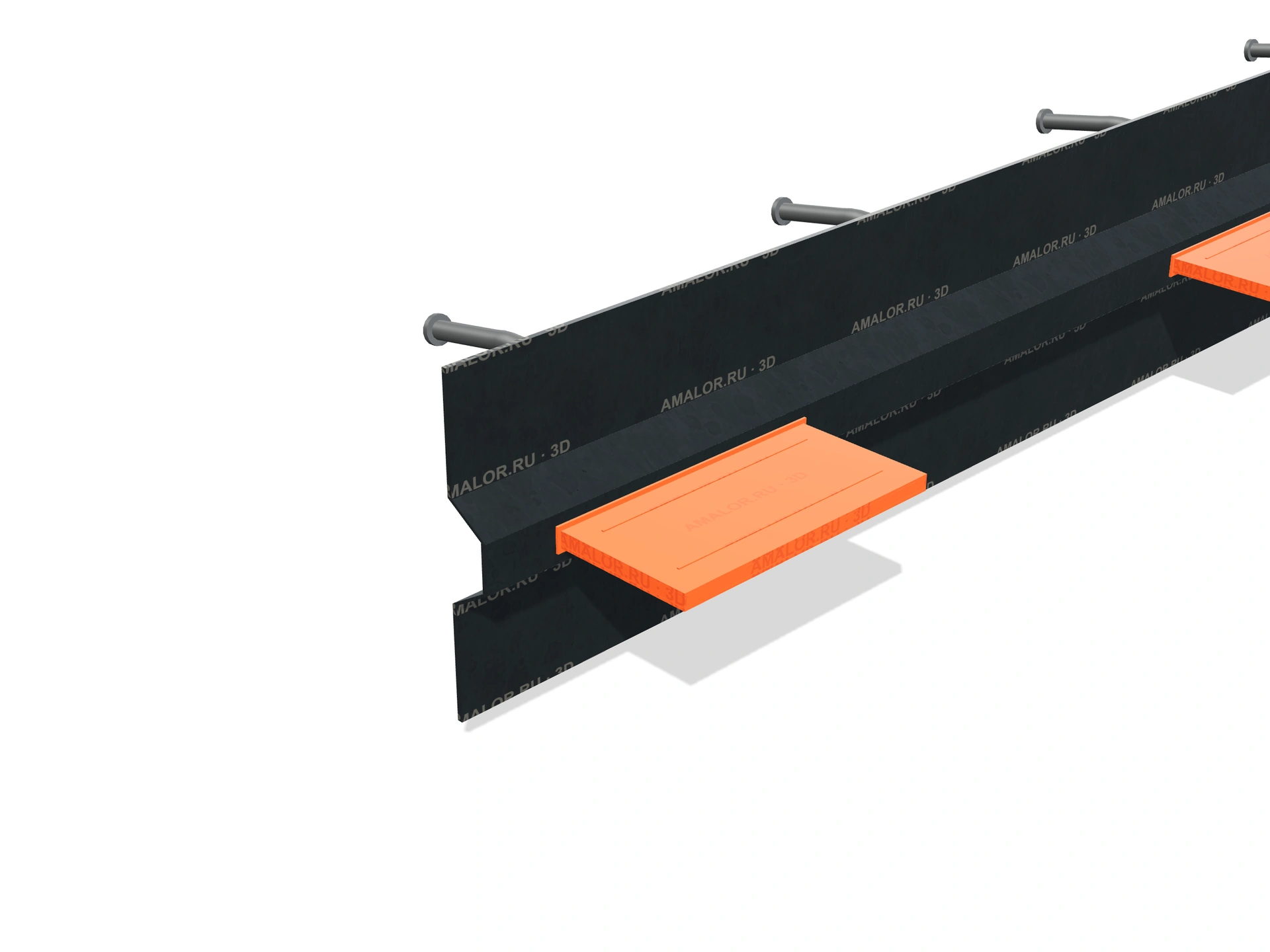

Система состоит из стального тела опалубки, анкерных упоров и пластин 60OP-5 в пластиковых кожухах. Пластина связывает соседние секции пола, а кожух предусматривает её скольжение при перемещениях плиты. Стандартная пластина имеет размер 160×160 мм и толщину 5 мм; материал пластины — сталь 09Г2С.
Исполнения и выбор
В серии доступны высоты 120–260 мм и толщина тела 3 или 4 мм при длине 3000 мм. Карточки различаются высотой, диапазоном толщины плиты и глубиной заложения пластины. Эти параметры выбирают вместе: одинаковая верхняя отметка пола ещё не означает одинаковое положение системы передачи нагрузки. На размерном чертеже показаны габариты конкретного исполнения, а монтажный вид позволяет увидеть расположение пластин внутри бетона.
