Виброизоляторы вентилятора: пружинные и резиновые опоры

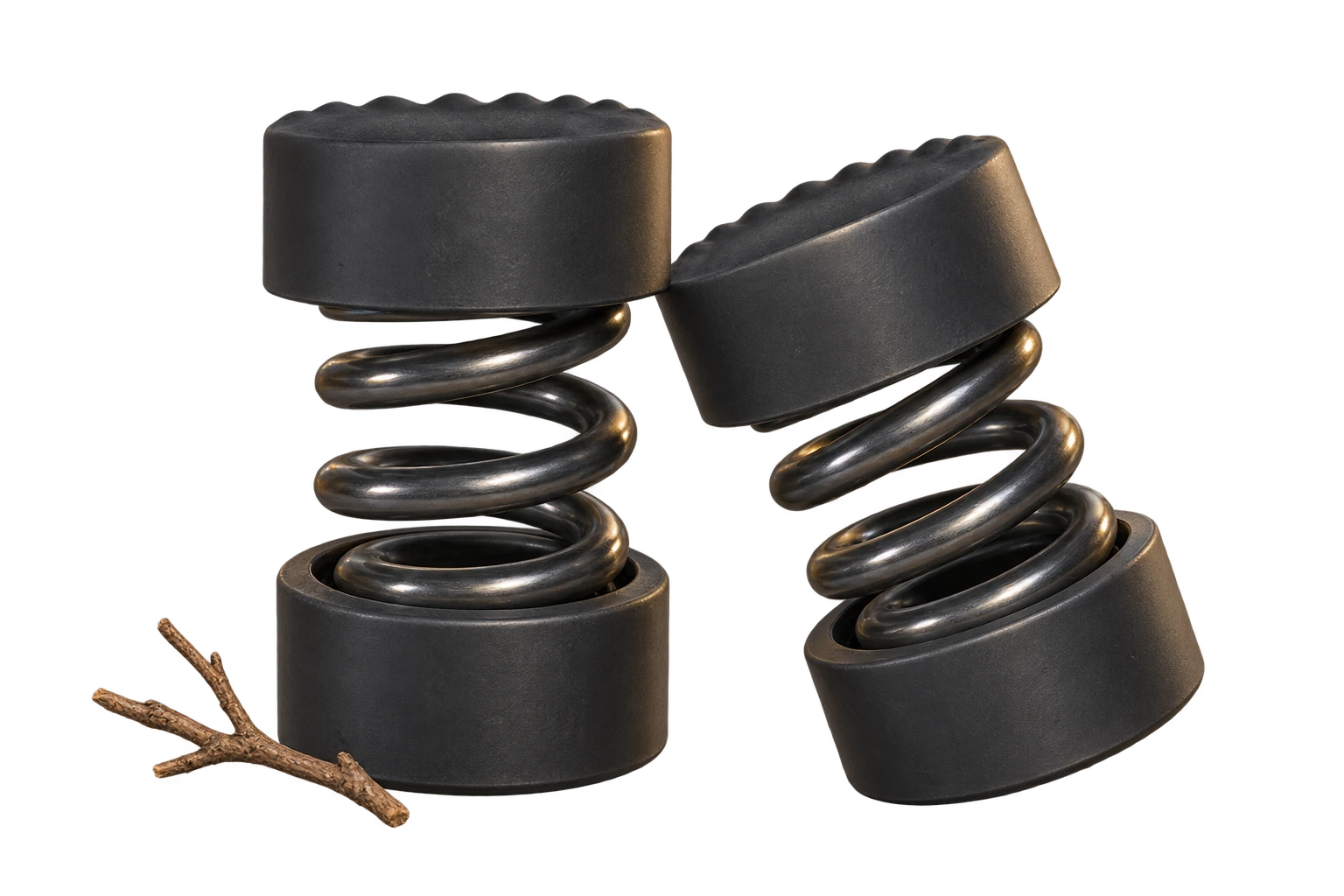

Виброизоляторы вентилятора создают податливую связь между оборудованием и основанием. ВЕЗА в описании КИВ указывает несколько конструкций: резинометаллические, купольные, пружинные и спирально-тросовые. Их общая задача — уменьшать динамические усилия, передаваемые конструкциям. Это не делает разные опоры взаимозаменяемыми. Источник: ВЕЗА.

Резиновая опора и металлическая пружина отличаются жёсткостью, допустимыми перемещениями и условиями применения. Выбор зависит от частоты возбуждения, нагрузки и требований установки. Нельзя объявить пружину лучшей для любого вентилятора или заменить комплект одинаковыми резиновыми шайбами.

Представленный в каталоге виброизолятор ДО не следует автоматически приравнивать к конкретной серии КИВ другого изготовителя. Для заказа нужны его собственная нагрузочная характеристика и совместимость с оборудованием. Обозначение семейства без номера исполнения недостаточно.

Какие данные нужны

Уточняют массу вентилятора вместе с двигателем, рамой и установленными принадлежностями, положение центра тяжести, количество и координаты опор. Значение массы из паспорта голого корпуса может не соответствовать фактическому комплекту.

Далее нужны частоты вращения и диапазон регулирования, режимы пуска, ориентация установки и возможные внешние нагрузки. Для оборудования с изменяемой скоростью проверяют диапазон режимов, а не одну номинальную точку. Жёсткость основания также влияет на итоговый результат.

Температура, наружная среда и химическое воздействие важны для материалов опоры. Монтаж на улице требует проверки покрытия и защиты узла. Допустимая статическая нагрузка не является разрешением на любую динамическую нагрузку или боковое усилие.

Нагрузка на одну опору

Для предварительной оценки иногда делят общий вес на количество опор. Такой расчёт справедлив только при соответствующем распределении нагрузки и не заменяет подбор комплекта по реакции каждой точки.

Если двигатель смещён к одному краю, одинаковые опоры могут получить разные нагрузки. Требуется согласованная схема, иногда с разными исполнениями в комплекте. Положение каждой опоры сохраняют по маркировке и чертежу.

Проверку собственной частоты и эффективности изоляции выполняют по характеристикам системы. Произвольный «запас по массе» может привести к слишком жёсткой опоре: она выдержит вес, но не обеспечит требуемую виброизоляцию.

Монтаж без жёстких мостиков

Рама должна передавать нагрузку на предусмотренные точки, не опираясь случайно на основание между ними. Крепление не должно блокировать рабочую податливость опор. Болт, стянутый насквозь через подвижные части вопреки конструкции, способен лишить узел его функции.

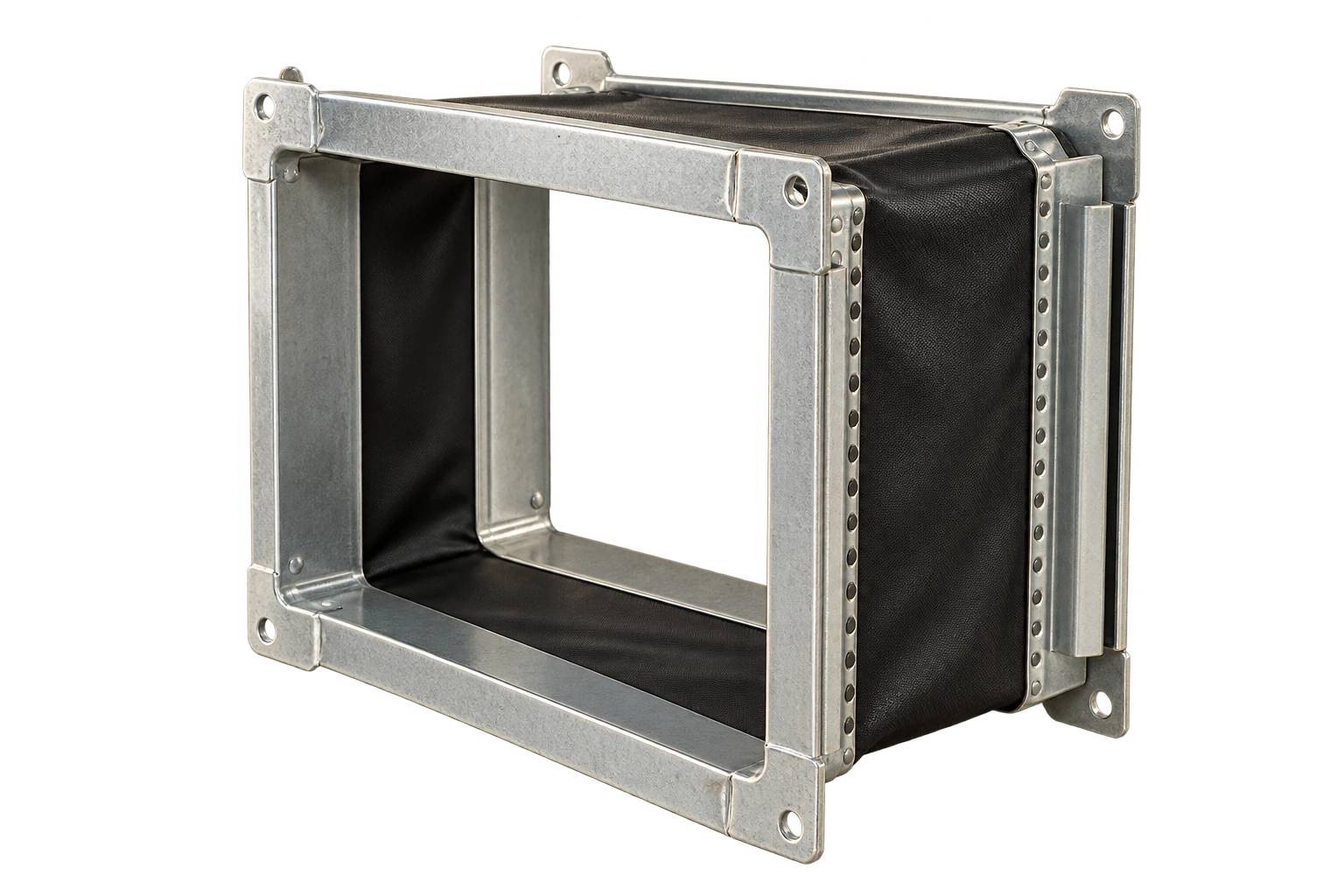

Проверяют кабели, трубы и воздуховоды: через них вибрация может обходить опоры. Для воздушного соединения используют согласованные гибкие вставки; их не натягивают и не нагружают весом трассы. Подробности — в статье о выборе и монтаже гибкой вставки.

Ограничители перемещения и транспортные фиксаторы проверяют по инструкции конкретного оборудования. Нельзя снимать все видимые ограничители без понимания их назначения. Если нужны специальные удерживающие устройства, они входят в проектный комплект.

Что проверять после пуска

До пуска осматривают монтаж и нагрузку опор, затем проверяют предусмотренные режимы. Обращают внимание на перекос рамы, соприкосновение с основанием, необычные колебания и посторонние звуки. Оценка «стало тише» не подтверждает соответствие установленным требованиям.

Сильная вибрация может быть связана с дисбалансом, повреждением или неправильным режимом вентилятора. Виброизолятор не является способом скрыть неисправность. Диагностику оборудования проводят отдельно от настройки опор.

Комплект для снабжения

В ведомости записывают тип, исполнение, количество, расположение и нагрузочную характеристику опор. Прилагают схему установки и список крепежа. Аналог согласуют по характеристикам, а не только по габаритам и максимальной нагрузке.

При приёмке проверяют маркировку, целостность пружин или эластомера, покрытие и комплектность. Разные позиции комплекта не смешивают. Остальные компоненты вентиляционных систем закупают с учётом общей схемы монтажа, включая изделия для установки вентилятора.

Частые вопросы

Достаточно разделить массу на четыре?

Только для предварительной средней оценки. Реакции опор определяют с учётом центра тяжести и схемы установки.

Более грузоподъёмная опора всегда лучше?

Нет. Избыточная жёсткость может ухудшить виброизоляцию. Проверяют рабочую нагрузку и динамические характеристики.

Опоры устранят дисбаланс вентилятора?

Нет. Причину повышенной вибрации диагностируют и устраняют; опоры не заменяют ремонт или балансировку.

Можно ли заменить одну опору другой серией?

Без проверки комплекта нельзя. Изменение жёсткости одной точки способно изменить распределение нагрузок и колебания рамы.

Источники

• ВЕЗА: назначение и конструктивные серии комплектов КИВ.
