Что означает исполнение ДУ

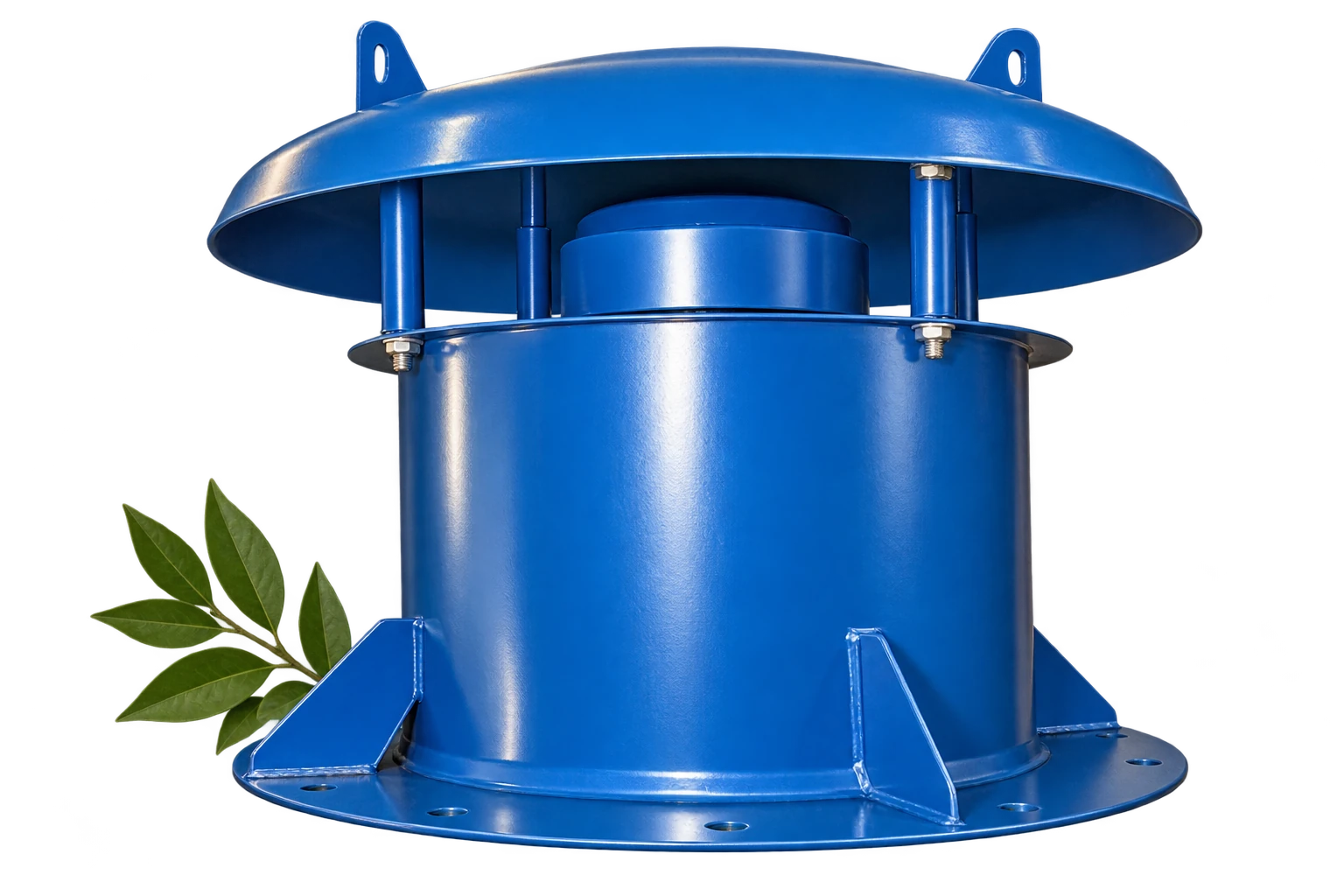

Сгенерированная иллюстрация: Крышный вентилятор дымоудаления
Крышный вентилятор дымоудаления. Изображение создано нейросетью для иллюстрации статьи. Не является монтажной схемой или фотографией конкретного товара.

В общем разделе вентиляторов дымоудаления собраны машины, предназначенные для работы в составе противодымных систем. Их задача отличается от обычной технологической вытяжки. Вентилятор газового котла, промышленный дымосос и вентилятор вытяжной противодымной вентиляции нельзя объединять одним названием «для дыма»: у них разные среды, режимы и основания для применения.

Буквы ДУ в предложении — начало проверки, а не её результат. Запросите изготовителя, полное обозначение, конкретный типоразмер, двигатель и исполнение. Проверьте, что именно эта комбинация описана в документации. Общая фотография серии не доказывает характеристики поставляемого агрегата; карточка без времени работы при заданной температуре требует уточнения.

Отдельно укажите назначение системы: удаление продуктов горения, компенсирующий приток или подпор. Для последних задач предусмотрены приточные вентиляторы противодымных систем. Наличие слова «противодымный» не означает, что любой агрегат должен перемещать горячие газы.

Почему 400 или 600 градусов недостаточно

Температуру рассматривают вместе со временем сохранения работоспособности. Запись «600 °C» без длительности неполна. При сравнении нельзя автоматически считать исполнение 600 °C лучше модели 400 °C: сначала проверяют обе продолжительности и требования проекта. Например, обозначения 400 °C/120 минут и 600 °C/90 минут описывают разные условия, а не ступени одной шкалы качества.

В СП 7.13130.2013 температура и время связаны с требованиями системы; фактические пожарные характеристики проверяют по ГОСТ Р 53302. Статус документа и изменение № 3 приведены в источниках. ГОСТ 5976 на обычные радиальные машины не заменяет подтверждение пожарного исполнения.

Температура перемещаемых газов, допустимая температура окружающего воздуха и штатный температурный режим — три разных параметра. Не переносите аварийные 400 °C на длительную эксплуатацию. Возможность совмещённой работы «вентиляция + дымоудаление» должна быть прямо предусмотрена для выбранной модификации, двигателя и управления.

Как проверить расход и давление

В запросе должны стоять расход и давление в одной расчётной точке. Максимальный расход при свободном выходе и максимальный напор при другом режиме не образуют рабочую характеристику. Отдельно фиксируют, какое давление задано: статическое или полное, и к каким условиям газа относится график.

Попросите лист подбора с отмеченной точкой, оборотами, мощностью и принятыми условиями. Если расчёт задан для горячих газов, а характеристика приведена к стандартному воздуху, преобразование выполняет специалист с явным указанием исходных данных. Самостоятельно добавлять «запас на дым» процентом к мощности двигателя нельзя.

Проверка единиц расхода
Q, м³/с = L, м³/ч ÷ 3600.
Например, 18 000 м³/ч = 5 м³/с. Это только перевод единиц, не расчёт требуемого дымоудаления и не характеристика конкретной модели.

Базовая логика графиков разобрана в статье о рабочей точке Q–P. Для пожарной задачи к ней добавляются подтверждённое исполнение и ограничения применения. При замене учитывают не только сеть, но и ранее согласованный алгоритм системы.

Как сравнить конструкции

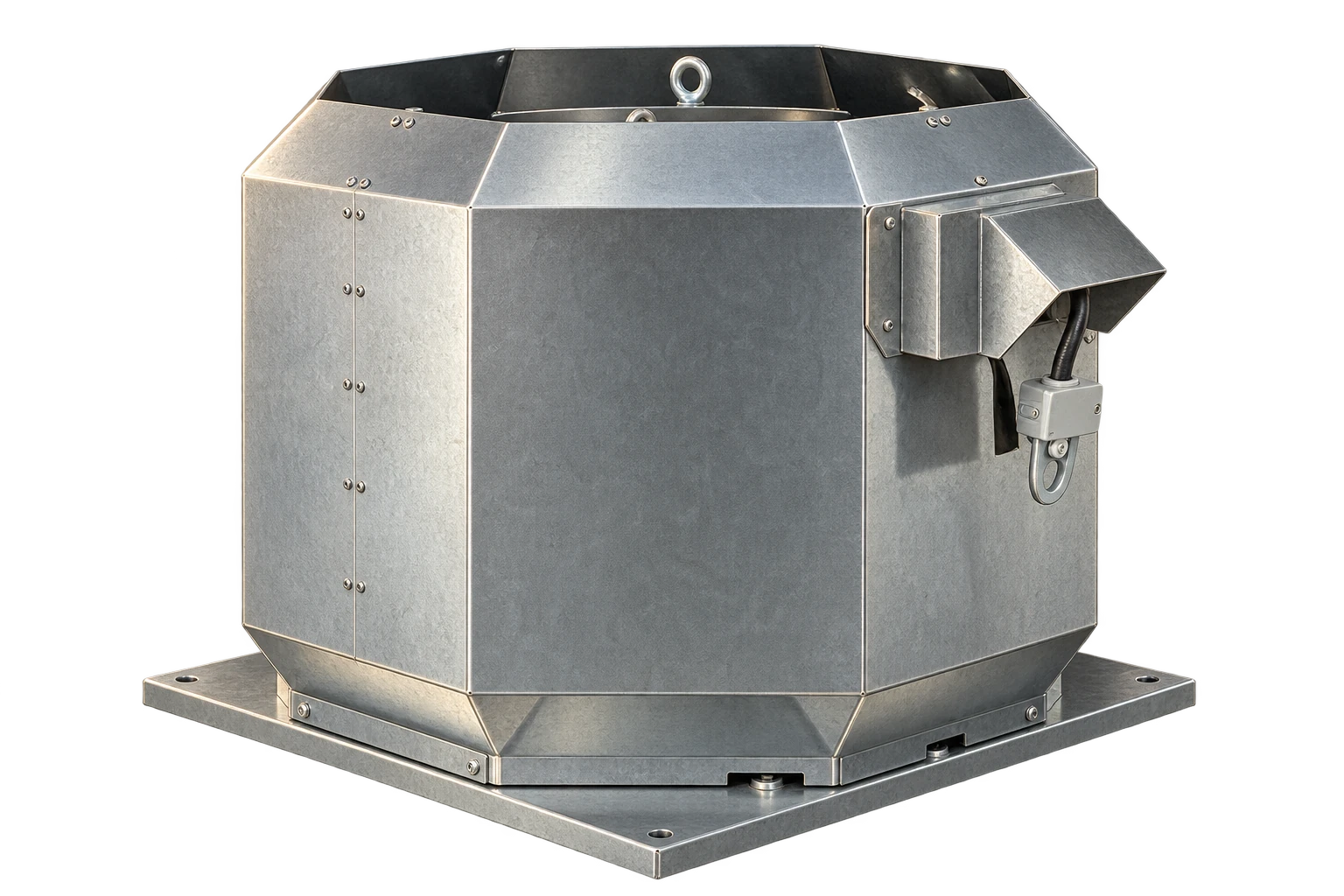

Крышные вентиляторы ДУ выбирают с учётом выброса и кровельного узла. У радиальных проверяют положение корпуса, вращение и присоединения. Для осевых важны конфигурация колеса и условия входа. Канальный корпус описывает размещение, а не обязательно тип рабочего колеса.

Название конструкции не задаёт универсальный диапазон давления или допустимое место монтажа. Не исключайте осевую машину только потому, что сеть протяжённая, и не назначайте радиальную только по слову «напор». Сравнивайте конкретные характеристики и доступ к обслуживанию. Подробнее об этом — в разборе осевых и канальных исполнений.

Что включить в запрос поставщику

Удобно приложить одну карточку согласования на каждую позицию. В ней указывают обозначение системы, количество, проектную рабочую точку, температурно-временной режим, напряжение, двигатель, способ пуска, место установки, климатическое исполнение, чертёж и комплект поставки. Дополнительно просят перечень отклонений от задания: отсутствие ответа не равно отсутствию отличий.

Отдельными строками перечисляют комплектующие ДУ, монтажное основание, клапан, соединения, крепёж и шкаф управления. Слова «всё в комплекте» заменяют спецификацией с границами ответственности. Кабель, установка, подъём на кровлю и наладка могут не входить в цену агрегата.

Для сметчика полезно разделить оборудование, принадлежности, монтаж и испытания. Универсальную расценку по одному слову «вентилятор» выбирать рискованно: отличаются масса, установка, состав узла и условия доступа. Основание стоимости должно совпадать с фактическим объёмом работ и принятой сметной базой.

Какие документы проверить до оплаты

Сверьте сертификат с изготовителем, серией, исполнением и областью распространения, включая приложения. Проверьте запись в официальном реестре и статус документа; PDF-файл от продавца сам по себе не заменяет проверку. Для импортной модели EN 12101-3 полезен как характеристика изготовителя, но не заменяет применимое подтверждение соответствия для поставки и проекта в ЕАЭС.

Паспорт и руководство должны позволять идентифицировать изделие, условия монтажа, обслуживания и допустимые комплектующие. Согласуйте лист подбора и чертёж до отгрузки; при получении сверьте шильдик и маркировку. Если предлагают аналог, сравните таблицу параметров, документы и монтажные ограничения, а решение передайте ответственному проектировщику. Сходная мощность и одинаковый номер колеса недостаточны.

Частые вопросы

Можно ли заменить ДУ обычным вентилятором той же мощности?

Нет, равенство мощности не подтверждает пожарный режим, рабочую точку и допустимость применения. Требуется согласованное исполнение с соответствующей документацией.

Всегда ли нужен вентилятор на 600 °C?

Нет универсального требования для всех объектов. Температуру и время назначают по расчёту и проекту; предложение проверяют по обоим параметрам.

Можно ли использовать вентилятор ДУ каждый день?

Только когда выбранная модификация допускает совмещённую эксплуатацию. Аварийный режим и длительный режим имеют разные ограничения.

Достаточно ли паспорта без листа подбора?

Паспорт не всегда показывает соответствие конкретной рабочей точке. Для сравнения предложений нужны характеристика с точкой, исполнение и монтажный чертёж.
