Светильники 595×595 для потолка Armstrong: выбор и монтаж без ошибок

В запросах встречаются формулировки «офисный светильник 600×600» и «панель 595×595». Обычно речь идёт об одной системе размеров: шаг несущей сетки подвесного потолка составляет 600 мм, а видимая ячейка и корпус вкладываемого прибора чуть меньше. Однако слово «Armstrong» не является универсальной гарантией совместимости. У реального объекта нужно измерить модуль, ширину Т-профиля, свободную высоту и схему подвесов.

Панель удобна тем, что заменяет одну потолочную плиту и сохраняет регулярную геометрию. Но хороший результат зависит не от того, насколько ровно корпус лёг в ячейку. До заказа проверяют массу, световой поток, оптику, драйвер, подключение, пульсацию и фотометрию. Иначе одинаковые белые квадраты дадут разную освещённость и зрительный комфорт.

600×600 и 595×595 — в чём разница

Номинальный модуль 600×600 мм задаёт координационную сетку потолка. Фактический наружный размер светильника часто составляет примерно 595×595 мм, чтобы корпус вошёл между полками Т-профиля с технологическим зазором. У разных систем возможны отклонения, поэтому ориентироваться только на название карточки нельзя.

Перед закупкой фиксируют:

• расстояние между осями профилей и фактический световой проём;
• ширину и форму полки Т-профиля;
• глубину запотолочного пространства;
• положение подвесов, воздуховодов и кабельных лотков;
• допустимую нагрузку и способ страховки;
• возможность вынуть светильник для обслуживания.

Если за потолком всего несколько сантиметров, драйвер и разъём могут не поместиться над корпусом. Если над ячейкой проходит воздуховод, панель нельзя «вдавить» в него или оставить без доступа. В такой зоне рассматривают накладной корпус либо меняют сетку размещения.

Три варианта установки

Встраиваемый

Корпус заводят через ячейку и опускают на полки Т-профиля. Это наиболее распространённый вариант для кассетного потолка. Светящая поверхность оказывается почти в плоскости плит, а коммуникации скрыты. Масса светильника и требования конкретной потолочной системы должны быть учтены проектом; при необходимости выполняют независимую страховку к несущему основанию.

Накладной

Тот же тип светового модуля может поставляться в корпусе или рамке для накладной установки. Такой прибор крепят к несущему потолку или закладным, а не к хрупкой минераловолокнистой плите. Накладной вариант удобен для монолитного перекрытия, гипсокартона с заранее рассчитанными закладными и помещений без подвесной сетки.

Подвесной

Панель или линейный прибор опускают на тросах. Подвес помогает при высоком потолке и позволяет согласовать светильники с рядами столов. Но тросы, ввод питания и уравновешивание корпуса должны быть штатными. Случайная проволока, один центральный подвес вместо предусмотренных точек и нагрузка кабелем недопустимы.

Для альтернативной геометрии полезно посмотреть линейные, накладные и встраиваемые светильники, а для монтажных деталей — комплектующие.

Как выбрать световой поток

Популярные мощности 30–40 Вт сами по себе ничего не гарантируют. В офисной категории есть модели 35 Вт с потоком 4200 лм и более мощные версии того же корпуса. Количество определяют по нормируемой освещённости и фотометрии, а не заменяют весь расчёт фразой «одна панель на 6 м²».

Для предварительной оценки используют метод светового потока, но сетку 600×600 затем проверяют в программе. Пошаговый пример приведён в статье о расчёте офисного освещения. Панели редко ставят в каждую ячейку: это создаёт избыток мощности и яркие поля. Обычно светильники располагают через несколько модулей, сохраняя симметрию относительно рабочих зон.

Опал или призма

Опаловый рассеиватель визуально однороден и хорошо скрывает точки светодиодов. Микропризма или призма имеет рельеф, который меняет угловое распределение яркости. Выбор нельзя свести к формуле «опал мягкий, призма яркая». Фактический поток, UGR и КСС берут из паспорта и фотометрического файла конкретной версии.

Критерий	Опал	Призма или микропризма
Внешний вид	ровная матовая поверхность	заметная фактура при близком рассмотрении
Видимость светодиодов	обычно минимальная	зависит от глубины и структуры
Световой поток	может быть ниже из-за рассеяния	зависит от материала и рисунка
Ограничение блескости	определяется всей системой	может улучшаться при рассчитанной оптике, но не гарантируется названием
Данные для расчёта	отдельный IES/LDT	отдельный IES/LDT

В помещении с мониторами важны направление взгляда и отражения. Даже панель с заявленным низким UGR может оказаться неудачно расположенной относительно экранов. Разбор показателей приведён в статье об освещении без бликов.

Драйвер, подключение и обслуживание

Драйвер бывает встроенным или вынесенным. У вынесенного блока проще организовать замену, если к нему есть доступ, но нельзя оставлять его свободно лежать на тонкой плите. Блок размещают по инструкции, обеспечивают отвод тепла и защищают соединения. Кабель не должен держать массу светильника или драйвера.

До монтажа сверяют напряжение, класс защиты от поражения током, необходимость защитного проводника, диапазон управления и совместимость с диммером. Электрическую часть выполняет квалифицированный специалист при снятом напряжении. Общие требования безопасности светильников содержит ГОСТ IEC 60598-1-2017.

Если проект предусматривает управление DALI, 1–10 В или датчиками присутствия, модификацию драйвера выбирают до заказа. Обычный нерегулируемый блок нельзя превратить в управляемый простой установкой настенного диммера.

Порядок монтажа

1. Сверить разметку с планом освещения и другими инженерными системами.
2. Обесточить линию и проверить отсутствие напряжения.
3. Снять плиту, осмотреть Т-профиль и свободное пространство.
4. Подготовить штатное подключение, опору или страховку по проекту.
5. Завести корпус через ячейку без деформации профиля.
6. Подключить защитный и рабочие проводники по схеме производителя.
7. Уложить кабель и драйвер так, чтобы они не давили на плиту и не касались острых кромок.
8. Опустить светильник на все предусмотренные опорные стороны, проверить зазор и устойчивость.
9. Включить линию, проверить работу и отсутствие постороннего шума.

После завершения проводят контроль освещённости на рабочей плоскости и осматривают систему из типичных направлений взгляда. Отдельно проверяют сценарий аварийного и эвакуационного освещения, если его приборы встроены в ту же потолочную сетку.

Частые ошибки

• Заказывать «600×600», не проверив фактические 595 мм и высоту корпуса.
• Ставить драйвер на плиту, где он нагревается и затрудняет демонтаж.
• Подключать защитный проводник «по ситуации», не сверяясь с классом прибора.
• Использовать один фотометрический файл для разных рассеивателей.
• Заполнять панели по красивой симметрии потолка без расчёта рабочих мест.
• Перекрывать доступ к соединителю воздуховодом или кабельным лотком.
• Считать Т-профиль несущей конструкцией без проверки системы и проекта.

При новом потолке полезно согласовывать раскладку светильников одновременно с вентиляцией, пожарными извещателями и спринклерами. Перенос после монтажа сетки почти всегда дороже ранней координации.

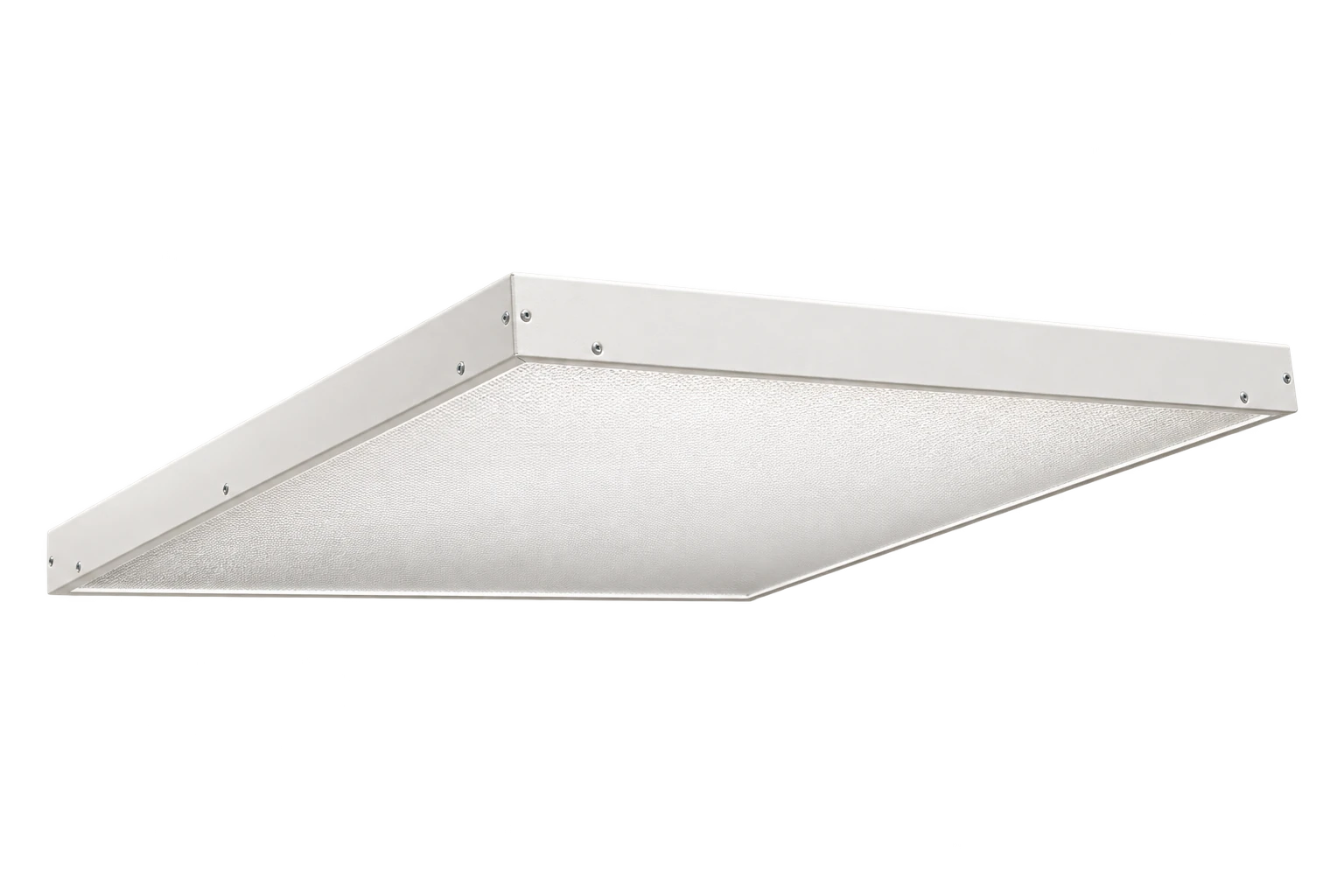

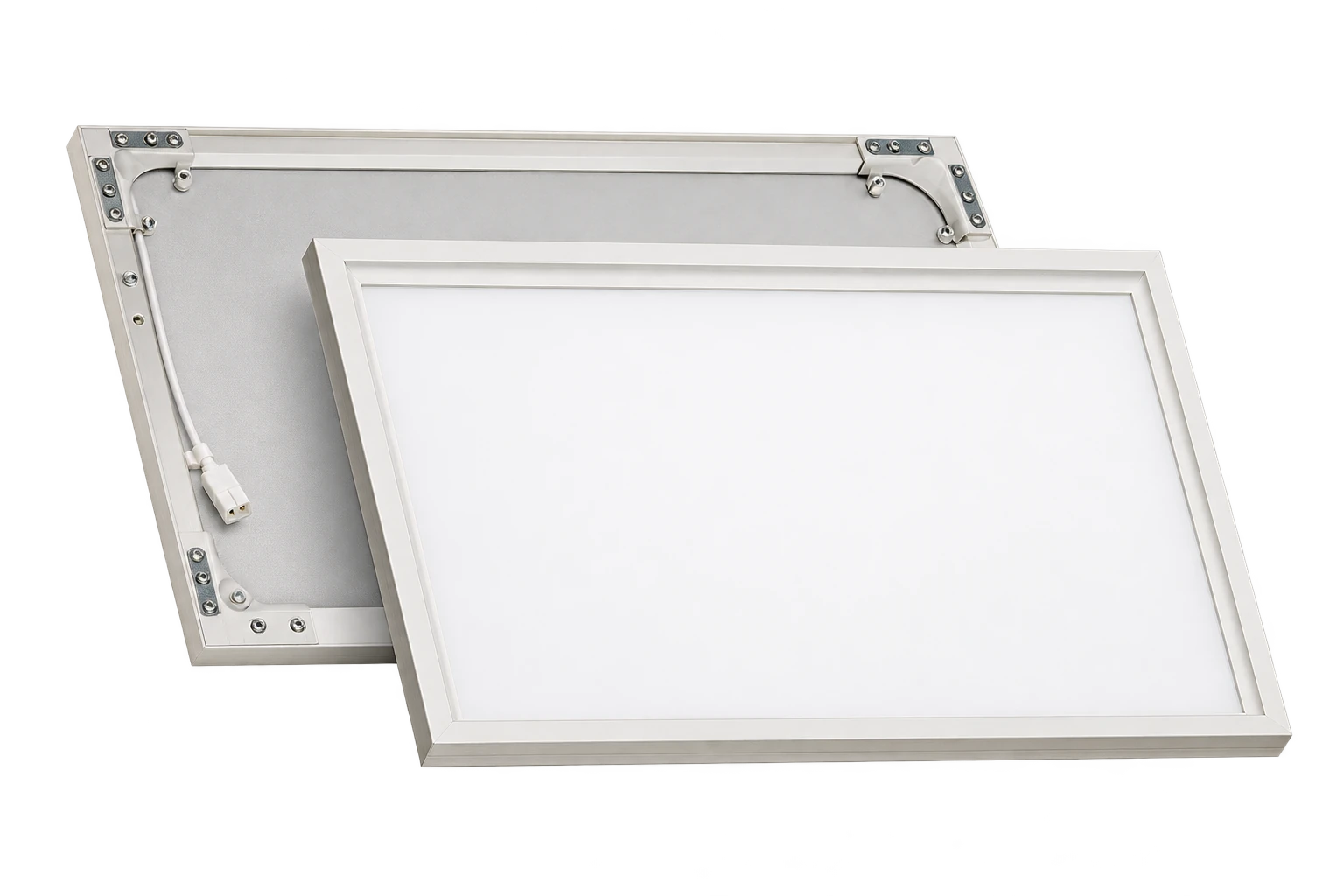

Модели 595×595 для сравнения

Ниже собраны квадратные и линейные офисные светильники разных потоков. Сопоставляйте не только цену и мощность, но также габарит, крепление, рассеиватель и параметры конкретной версии.

Итог

Светильник для модуля 600×600 — это обычно корпус около 595×595 мм, но совместимость подтверждают замером. Правильная последовательность: проверить потолочную систему и доступ, рассчитать поток и сетку, выбрать рассеиватель по фотометрии, предусмотреть штатное крепление и обслуживание, затем измерить результат. Тогда панель становится частью инженерной системы, а не просто заменой белой потолочной плиты.
