Запрос «опалубка для моста» может означать форму опоры, днище пролётной конструкции, консоль края плиты или парапет. На одном объекте эти решения работают совместно, однако нельзя считать их одним взаимозаменяемым комплектом. Ошибка в границах поставки приводит к ситуации, когда формообразующие щиты уже приехали, а передать нагрузку на сооружение или организовать доступ к креплениям нечем.
Для выбора мостовой опалубки и инвентарных конструкций сначала определяют бетонируемый элемент, условия опирания и порядок перестановки. Затем составляют спецификацию формы, несущей части и рабочих платформ. Материал помогает подготовить запрос снабжения и обсудить технологию с проектировщиком; он не задаёт готовую схему крепления к мосту.
В статье:
- Консоль, парапет и несущие подмости
- Как проверить опирание и крепление
- Геометрия борта и перестановка
- Рабочие платформы и монтажные операции
- Комплект поставки и документы
- Ответы на вопросы
Консоль, парапет и несущие подмости
Консольная опалубка формирует выступающую часть железобетонной конструкции. Вариант устройства зависит от пролётного строения и принятой технологии: важно, куда передаются реакции от бетона и временного оборудования. Описание консольной системы МИК подтверждает сочетание несущих модулей с балочно-ригельной формообразующей частью. Из этого не следует, что любой кронштейн подходит к любому мосту.
Опалубка парапета задаёт профиль отдельного железобетонного элемента на краю или в другом предусмотренном проектом месте. У неё свои щиты, торцы, разъёмы и механизм освобождения формы. МИК описывает раскрываемую систему для парапета. Профиль, закладные и места отвода воды следует брать из проекта сооружения: их нельзя назначать по изображению похожего ограждения.
Инвентарные подмости и стоечные либо пакетные конструкции участвуют в устройстве временной несущей системы. Рабочая платформа обеспечивает доступ. При закупке уточняют назначение каждой позиции: одинаковое слово «мостовой» не делает платформу опорой для бетонирования, а опорную башню — готовым безопасным рабочим местом.
Как проверить опирание и крепление
В техническом решении должна прослеживаться передача нагрузки: бетонная смесь и палуба, несущие элементы формы, консоли или подмости, узлы крепления, существующая конструкция либо основание. Расчёт одной металлической детали не подтверждает работу остальных звеньев. Особенно внимательно рассматривают места приложения усилий к уже построенной части моста.
Передайте поставщику чертежи сечений и сведения об участках, где разрешено опирание или крепление. Если используется существующий бетон, нужны подтверждённые характеристики и информация о закладных, а не только возраст сооружения. При реконструкции стоит отдельно обозначить ограничения на сверление, повреждение покрытия и доступ к обратной стороне конструкции.
Разделяйте состояния «смонтировано без бетона», «бетонируется», «распалубливается» и «перемещается». Условия устойчивости и распределение усилий могут различаться. Число консолей, их шаг, анкеровку и порядок снятия назначают для согласованной сборки. Подменять это делением общего веса бетона на количество опор без учёта работы конструкции нельзя.
Не используйте рекламные максимальные нагрузки инвентарных элементов как допустимую нагрузку собранной системы. Для МИК-С поставщик описывает стоечные конструкции, но окончательная применимость зависит от схемы башен, связей, опирания и состояния деталей. Числовые пределы из отдельной карточки не являются расчётом конкретного объекта.
Геометрия борта и перестановка
Для консольного участка нужны поперечные сечения, ширина вылета, толщина бетонируемой части, продольные и поперечные уклоны, изменение геометрии по трассе. Для парапета добавляют профиль, длины захваток, окончания, закладные и места примыкания. Уточняйте, какие участки действительно повторяются: близкие внешне секции могут различаться отметкой или положением отверстия.
Раскладка должна объяснять переходы между захватками и замыкающие участки. Необходимость индивидуальных торцов и вставок лучше обнаружить на чертежах. Подрезка палубы или перенос ребра на площадке без согласования способны изменить работу формы. Узлы, которые потребуется часто разбирать, следует заранее выделить в ведомости соединений.
Перестановка может выполняться отдельными секциями или укрупнёнными блоками — только в предусмотренной системе конфигурации. Для выбора нужны масса и центр тяжести блока, маршрут перемещения, рабочий вылет крана и место временного хранения. Каталожное название «передвижная» не освобождает от проверки транспортного положения и условий движения.
Рабочие платформы и монтажные операции

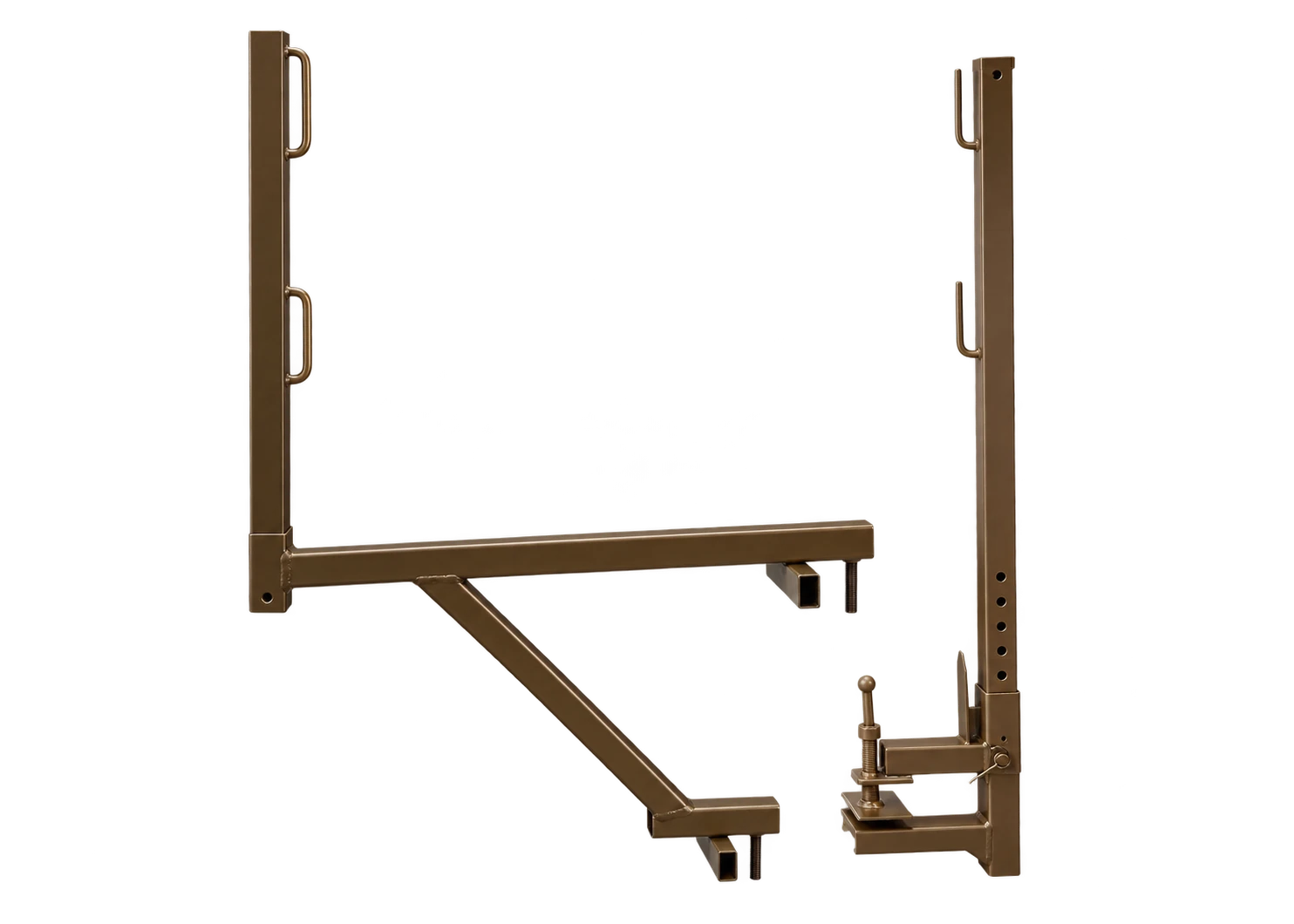

При работе на краю сооружения доступ к замкам, креплениям и точкам выверки является частью технологии. Подмости, кронштейны и ограждения подбирают с учётом конкретного оборудования, нагрузок на настил и порядка работ. Наличие ограждения на рекламной фотографии не доказывает комплектность поставки.

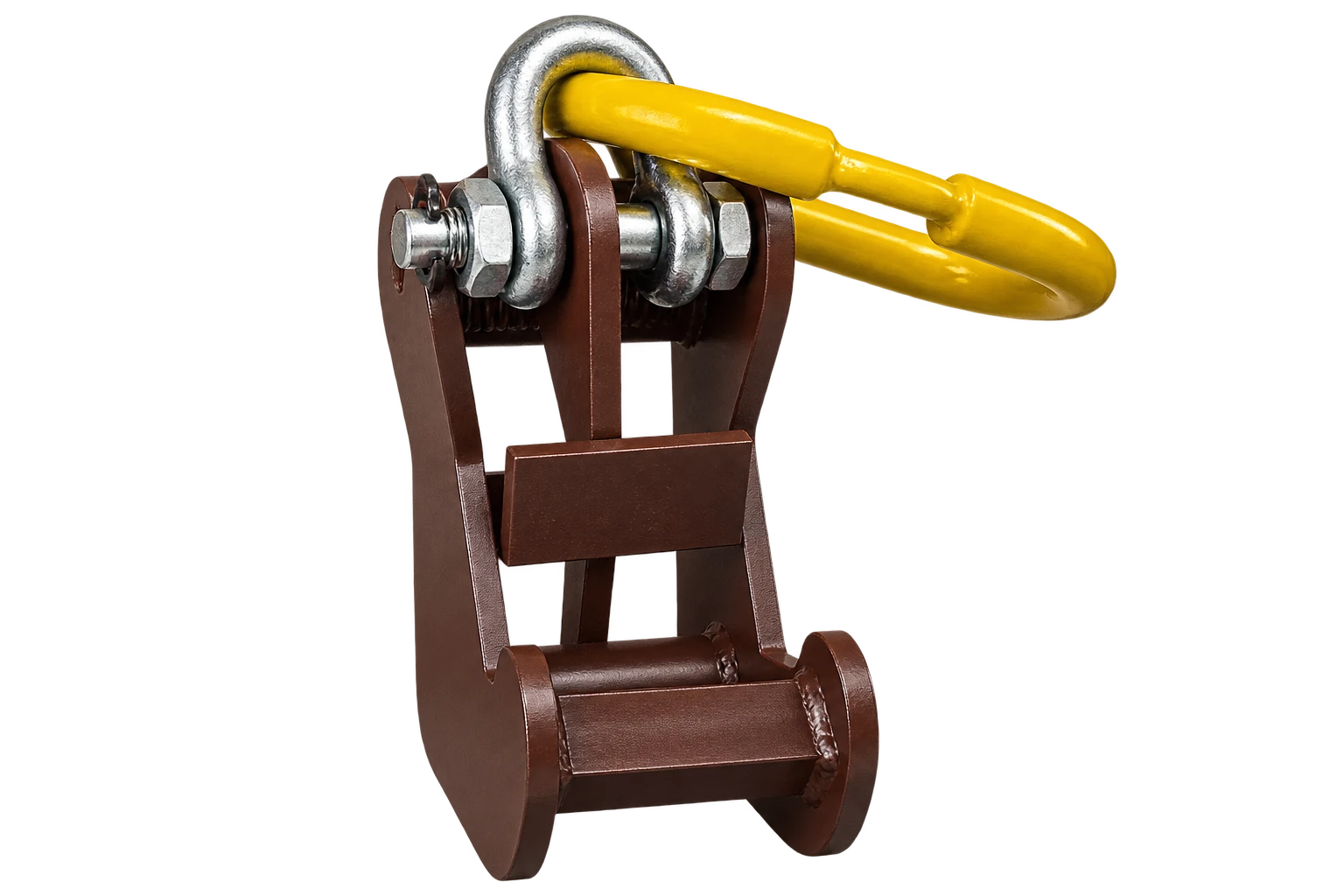

Для укрупнённых блоков отдельно проверяют предусмотренные точки строповки и разрешённые монтажные захваты. Захват для обычного щита нельзя автоматически переносить на нестандартную мостовую секцию. В спецификации должны совпадать изделие, монтажная конфигурация и инструкция по подъёму.
Если работы ведутся над проездом, водой или действующими коммуникациями, эти ограничения включают в исходные данные. Вопросы защиты нижней зоны, доступа к сооружению и взаимодействия с эксплуатацией решают в организационной документации. Предложение, рассчитанное на свободную площадку, может оказаться непригодным для реконструкции даже при подходящей геометрии формы.
Комплект поставки и документы
В категории специальной опалубки можно начать подбор формы, а мостовые инвентарные изделия рассмотреть как отдельную часть решения. В запросе разделите форму бетонирования, несущую систему, доступ и механизацию. Для каждой части укажите, что поставляется и что уже имеется у заказчика.
Из каталога Amalor
Материалы по теме
До заказа сопоставьте сборочные чертежи, перечень элементов, условия допустимой сборки, схему перестановки и поставочную ведомость. Запросите перечень исключений: анкеры, закладные, расходные материалы, ограждения, торцевые формы и документация могут входить в разные предложения неодинаково. Определите, кто проверяет сопряжение оборудования с сооружением и кто согласовывает изменения.
Для снабжения полезно получить ведомость грузовых мест и маркировку узлов по захваткам. Для ПТО — связь между чертежом, спецификацией и ревизией проекта. Для участка — порядок приёмки и перечень комплектующих, без которых нельзя начинать сборку. Общий шаблон этих данных приведён в материале о техническом задании на спецопалубку.
Ответы на вопросы
Опалубка парапета и консольная опалубка — одно и то же?
Нет. Первая формирует профиль парапета, вторая решает задачу бетонирования консольного участка с предусмотренной несущей схемой. На объекте они могут применяться рядом, но состав и назначение следует согласовывать отдельно.
Можно закрепить консоль к существующей мостовой балке без нижних опор?
Только если такое решение предусмотрено проектом конкретной системы и проверено для существующей конструкции. Нельзя самостоятельно назначить точки крепления или считать отсутствие нижних опор преимуществом, доступным при любых условиях.
Подходят ли рабочие мостовые платформы для опирания бетона?
Не по одному названию. Платформа для обслуживания и несущие подмости имеют разные задачи. Совмещённое применение допустимо лишь при подтверждении такого режима документацией и расчётом.
Что отправить для предварительного подбора мостовой опалубки?
Сечения и план участка, геометрию бетонируемых элементов, захватки, условия опирания, ограничения доступа и предполагаемый график. Окончательную поставку согласовывают по принятой технической схеме и её спецификации.
