Монтаж шумоглушителя до или после вентилятора

Если звук от вентилятора распространяется по выходному каналу к помещению или наружному выбросу, глушитель рассматривают на стороне нагнетания. Если защищаемая точка находится на входном канальном пути, рассматривают сторону всасывания. При значимых требованиях с обеих сторон могут понадобиться два решения, но их количество определяет расчёт.

Термины «приток» и «вытяжка» сами по себе не определяют сторону установки. В приточной системе важно понять, защищают ли обслуживаемое помещение, наружную воздухозаборную точку или венткамеру. На вытяжке различают шум у решёток помещений и шум возле выброса. Нужна схема с направлением воздуха и положением источника.

В описании Systemair RSA указана установка до или после вентилятора. Это пример рекомендации конкретной серии, а не основание принять одинаковую компоновку для всех шумоглушителей.

Где появляются новые источники шума

Шум может возникать не только в вентиляторе, но и дальше по трассе: при дросселировании, резком изменении потока или неблагоприятном присоединении. Глушитель, установленный раньше нового источника, не устраняет автоматически шум, созданный после него.

Если система уже работает, до монтажа выясняют причину жалобы. Проверяют режим, состояние узлов и характер распространения звука. Добавление изделия без диагностики способно изменить расход, а жалоба останется. Последовательность проверки приведена в обзоре причин шума.

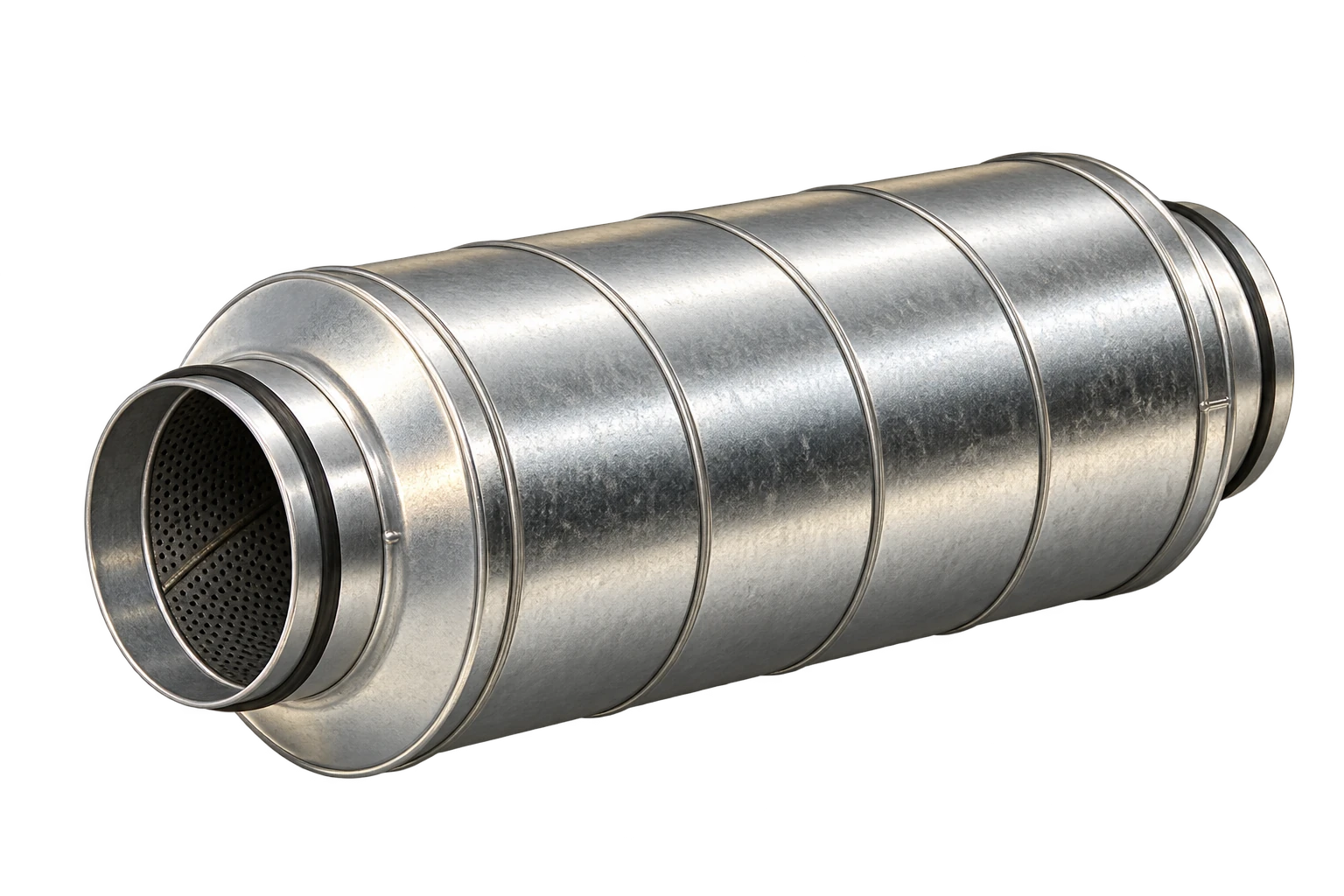

Для пластинчатой модели важно равномерное использование межпластинных проходов. Вход после тесного поворота или резкого перехода может отличаться от условий паспортного подбора. Для трубчатой модели также проверяют соединения и условия потока.

Нужны ли прямые участки

Длины прямых участков и допустимость установки рядом с вентилятором, отводом или переходом берут из инструкции выбранной модели и проектного решения. Универсальный размер «три диаметра» нельзя объявлять обязательным для любого изделия. В разных сериях рекомендации и условия характеристик различаются.

Лабораторные данные не всегда повторяются в смонтированной сети: ISO 7235 прямо различает лабораторные и фактические условия установки. Поэтому ограниченное место возле вентилятора — повод запросить подбор для реального узла, а не нарисовать условный прямой канал и забыть о повороте.

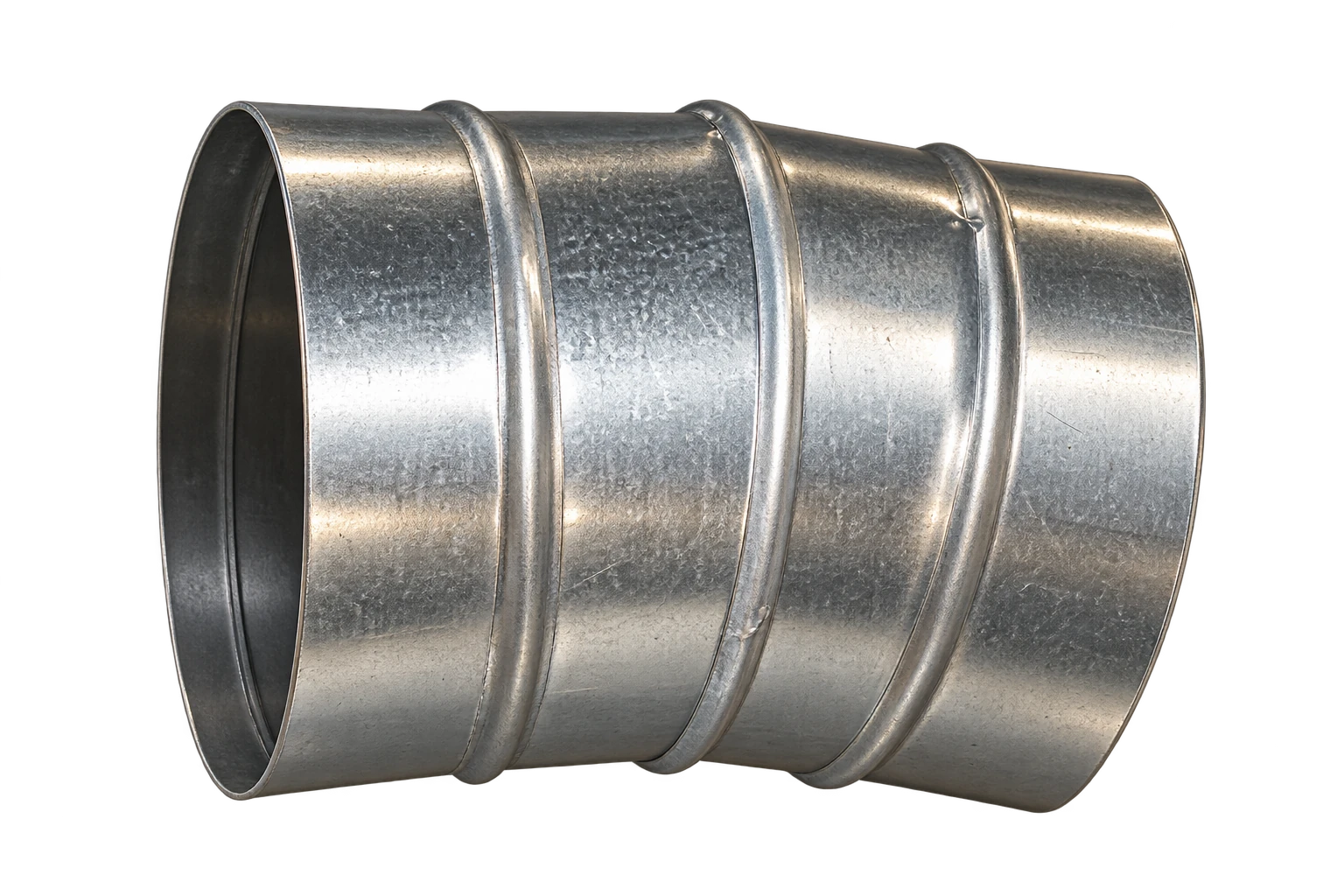

В компоновке учитывают переходы, отводы и фланцевые соединения. Их масса, длина и сопротивление не входят автоматически в паспорт глушителя. Монтажный эскиз должен показывать всю сборку, а не только центральный корпус.

Как закреплять корпус и соединения

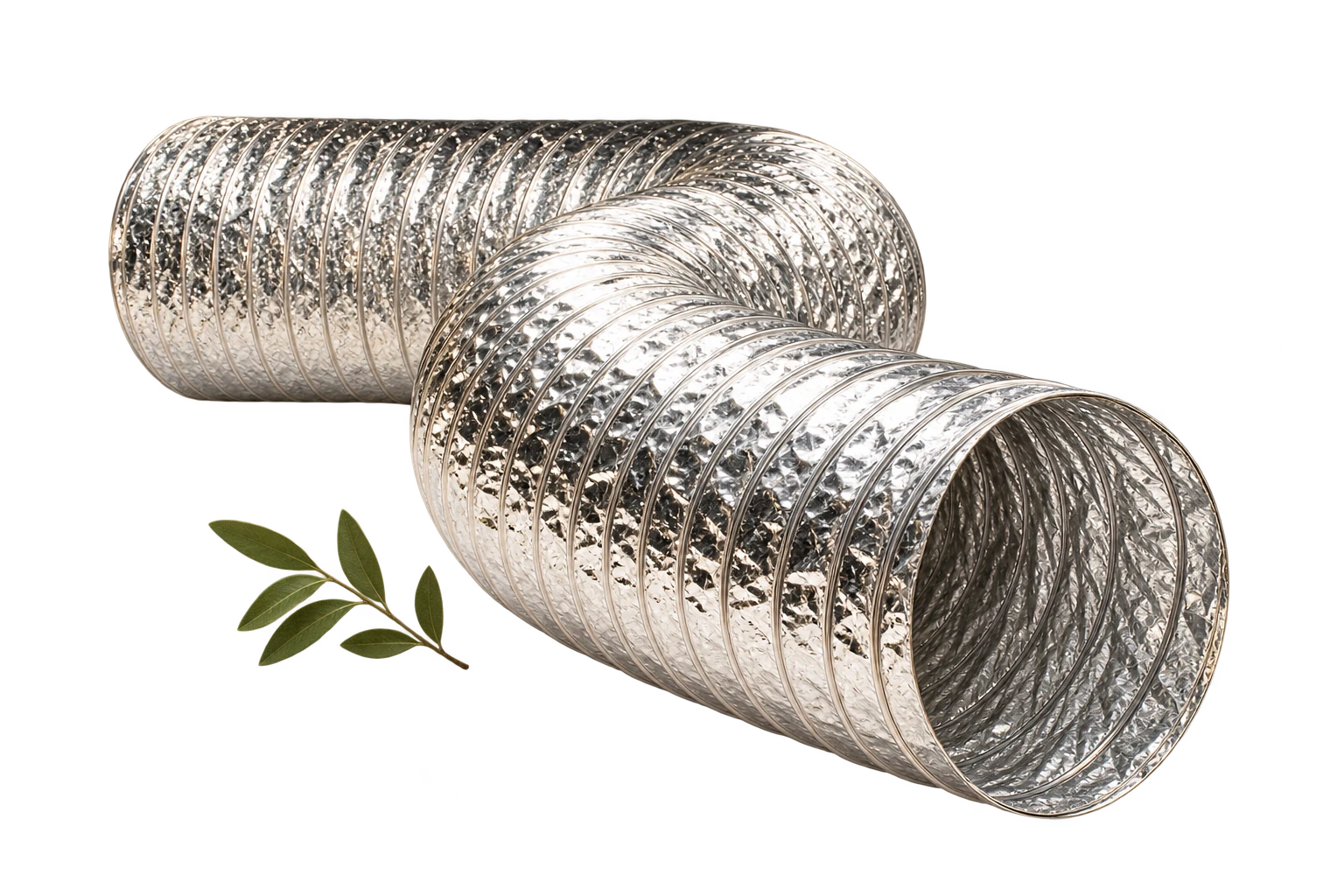

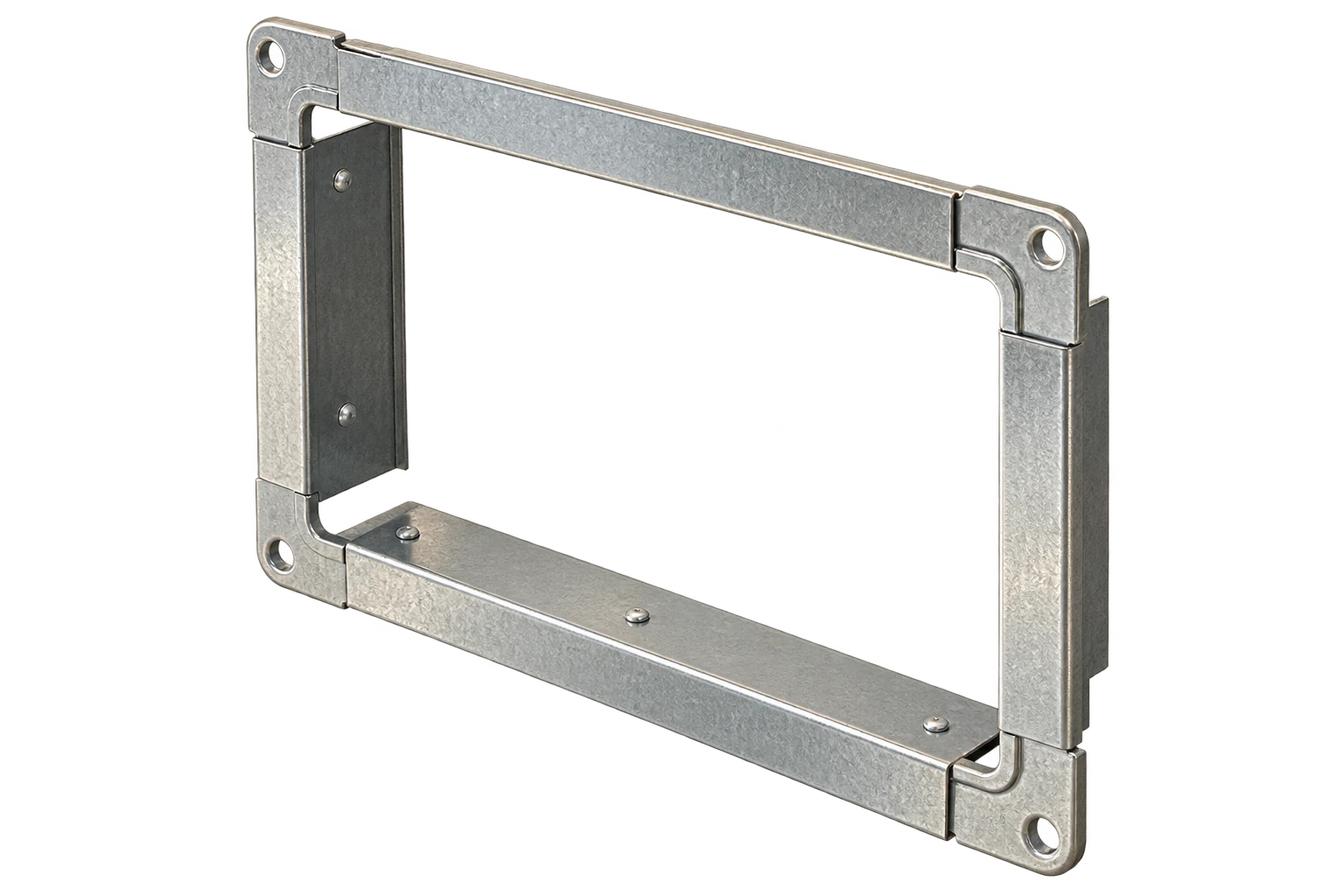

Глушитель имеет собственную массу. Опоры подбирают по ней, положению изделия и расчётным условиям, не перекладывая нагрузку на гибкий воздуховод или компенсирующую вставку. Присоединительная рамка не является автоматически несущим креплением всей секции.

В проектном комплекте проверяют кронштейны и вспомогательные элементы крепления воздуховодов. После сборки корпус не должен быть перекошен, а соединения — притянуты с принудительной деформацией ради совпадения осей. Исправление геометрии монтажом «на усилие» может повредить уплотнение и внутренние элементы.

Для передачи вибрации отдельно рассматривают виброизоляторы и гибкие вставки. Они не превращаются в акустический глушитель, а глушитель не заменяет их функцию. Приёмку соединений удобно вести по отдельному материалу о герметичности воздуховодов.

Доступ и условия воздуха

До закрытия потолка проверяют, можно ли осмотреть соединения, добраться к соседним обслуживаемым устройствам и демонтировать корпус. Нужны лючки воздуховодов и строительный доступ там, где это предусмотрено проектом. Лючок для замера не всегда достаточен для извлечения крупной пластины.

Метод очистки согласуют по защитной поверхности наполнителя. Нельзя промывать или чистить жёсткой щёткой неизвестное изделие только потому, что оно выполнено из металла. Влажный, пылевой или жиросодержащий воздух требует проверки применимости конструкции и обслуживания.

Для противопожарной и противодымной системы пригодность всего узла подтверждают проектными и техническими документами. Негорючий наполнитель сам по себе не подтверждает огнестойкость изделия. При работе с воздуховодами в огнезащите обычную модель не назначают автоматически частью такого решения.

Что проверить после монтажа

Перед пуском контролируют ориентацию, крепления, герметизацию, отсутствие строительного мусора и повреждений защитного слоя. Сверяют установленное исполнение с согласованной ведомостью. Монтаж и проверку работающего оборудования выполняют квалифицированные специалисты по установленной на объекте процедуре безопасности.

После пуска проверяют расход и фактический шум при согласованном режиме. Замер «на слух» или показание телефона не становится протоколом подтверждения требования. Если расход изменился, сначала уточняют рабочую точку сети; снижение шума за счёт нехватки воздуха нельзя считать успешным результатом.

В итоговые документы включают положение изделия, марку, режим, замечания и результаты проверок. Исходные расчётные ограничения описаны в статье о скорости, давлении и октавах.

Частые вопросы

На вытяжке глушитель всегда ставят после вентилятора?

Нет. Всё зависит от того, защищают ли помещения на входной стороне или точку выброса на выходной. Решение принимают по путям распространения звука.

Можно повесить корпус на соседние воздуховоды?

Только если такая схема рассчитана и предусмотрена проектом. Нельзя произвольно нагружать соединения и гибкие участки массой глушителя.

Прямой участок всегда должен быть определённой длины?

Единого значения для всех серий нет. Условия установки и подбора проверяют по инструкции модели и фактическому монтажному узлу.

Достаточно проверить снижение шума после пуска?

Также проверяют требуемый расход и режим системы. Если стало тише только из-за падения подачи воздуха, исходная задача вентиляции не выполнена.

Источники

• Systemair RSA — размещение до или после вентилятора.
• ISO 7235 — различие лабораторных и фактических условий.
• Systemair SCD — пример инструкции для конкретной гибкой серии.
