Что делает коллектор и чего от него не ждать

Коллектор тёплого пола распределяет теплоноситель между параллельными петлями и собирает обратный поток. Типичная группа включает две гребёнки, регулирующую арматуру, элементы удаления воздуха и заполнения. Но название «коллектор в сборе» не имеет единственного состава: в одном предложении это пара гребёнок на кронштейнах, в другом добавлены краны, насос, смесительный блок и управление.

Распределение, балансировка и регулирование температуры — разные функции. Расходомеры помогают видеть расход отдельных петель; клапаны позволяют его настроить; термоэлектрические приводы открывают и закрывают ветви по командам комнат. Ни один из этих элементов сам по себе не превращает высокотемпературную подачу котла в подходящий для пола режим. Эту задачу решают источник тепла и, когда требуется схемой, смесительный узел.

В ассортименте встречаются также концевые группы ITAP с воздухоотводчиком и сливом. Это принадлежности, а не готовые многоконтурные коллекторы. Разницу между гребёнкой и другими распределителями поясняет обзор коллекторов водоснабжения и отопления. При заказе ориентируются на артикул и паспорт, а не только на категорию карточки.

Как определить число выходов

Сгенерированная иллюстрация: Коллектор тёплого пола: выбор, выходы и комплект
Коллектор тёплого пола: выбор, выходы и комплект. Изображение создано нейросетью для иллюстрации статьи. Не является монтажной схемой или фотографией конкретного товара.

Исходный документ — таблица петель. Для каждой указывают помещение, обозначение, длину трубы, расчётную нагрузку, расход и принадлежность к зоне управления. Один выход коллекторной группы обслуживает одну предусмотренную проектом петлю, а не обязательно одну комнату. Большая гостиная может иметь три петли и один термостат; два небольших помещения — отдельные петли и разные режимы.

Например, в проекте восемь петель: три в гостиной, две в кухне и по одной в трёх других помещениях. Нужна группа минимум на восемь рабочих ветвей, хотя зон управления может быть пять. Количество выходов коммутационного блока для приводов проверяют отдельно. Нельзя автоматически покупать восемь термостатов только потому, что гребёнка восьмиконтурная.

Запасной выход имеет смысл при конкретном плане расширения. Его заглушают разрешённым способом и отражают в документах. Сам по себе большой запас не улучшает отопление: увеличиваются габариты группы и шкафа. Если часть дома находится далеко, иногда обоснованы два распределительных узла, а не одна длинная гребёнка с чрезмерными подводящими участками. Такое решение проверяют гидравлически.

Длину и диаметр PEX-трубы выбирают до окончательного заказа коллектора. Универсальное обещание «один контур на определённую площадь» игнорирует шаг укладки, подводки и потери давления. Для этой части есть отдельный материал о диаметре и длине петли.

Расходомеры, клапаны и материал гребёнки

Ручное регулирование расхода нужно отличать от автоматического поддержания перепада или расхода. Обычная шкала на коллекторе не доказывает наличие независимой от давления балансировки. Если несколько приводов закрылись, режим оставшихся петель способен измениться; работу насоса и регулирующей арматуры согласуют с этим сценарием.

У конкретного FHF-6RF Ридан предусмотрены расходомеры и регулирующие клапаны. В паспортах различных серий могут различаться допустимые давление, температура, рабочая среда и конструкция концевых элементов. Эти значения нельзя переносить на все латунные или нержавеющие группы. Аналогично REHAU HKV-D и другие семейства сравнивают по полному обозначению, поколению и комплектации, а не только по количеству отводов.

Материал корпуса — один критерий, но не замена проверке изделия. Важны качество соединений, обслуживаемость клапанных вставок, доступность расходомеров на замену, разрешённый теплоноситель и подтверждённые рабочие параметры. Более высокий предельный показатель в карточке не даёт права испытывать всю систему таким давлением: ограничивающим может оказаться другой компонент.

До закупки уточняют расположение подачи и обратки, направление потока через измерительные узлы, способ регулирования и читаемость шкал после монтажа. Последовательность настройки и пример расчёта приведены в статье о расходомерах и балансировке. Одинаковые показания всех петель не являются самостоятельной целью.

Соединения и автоматика: проверка совместимости

Резьба магистрального входа, соединение отвода и присоединение привода — три разных интерфейса. Для трубы фиксируют наружный диаметр и толщину стенки, тип адаптера и конструкцию уплотнения. Совпадение обозначения резьбы ещё не подтверждает одинаковую посадочную поверхность. Нельзя собирать соединение из случайной гайки, кольца и штуцера разных комплектов без разрешённой совместимости.

Для привода проверяют механическое присоединение, ход, усилие, напряжение и состояние без питания. Обозначения NC и NO относятся к нормальному состоянию соответствующего элемента; это не то же самое, что подписи контактов реле термостата. Ошибка здесь способна инвертировать управление или повредить оборудование.

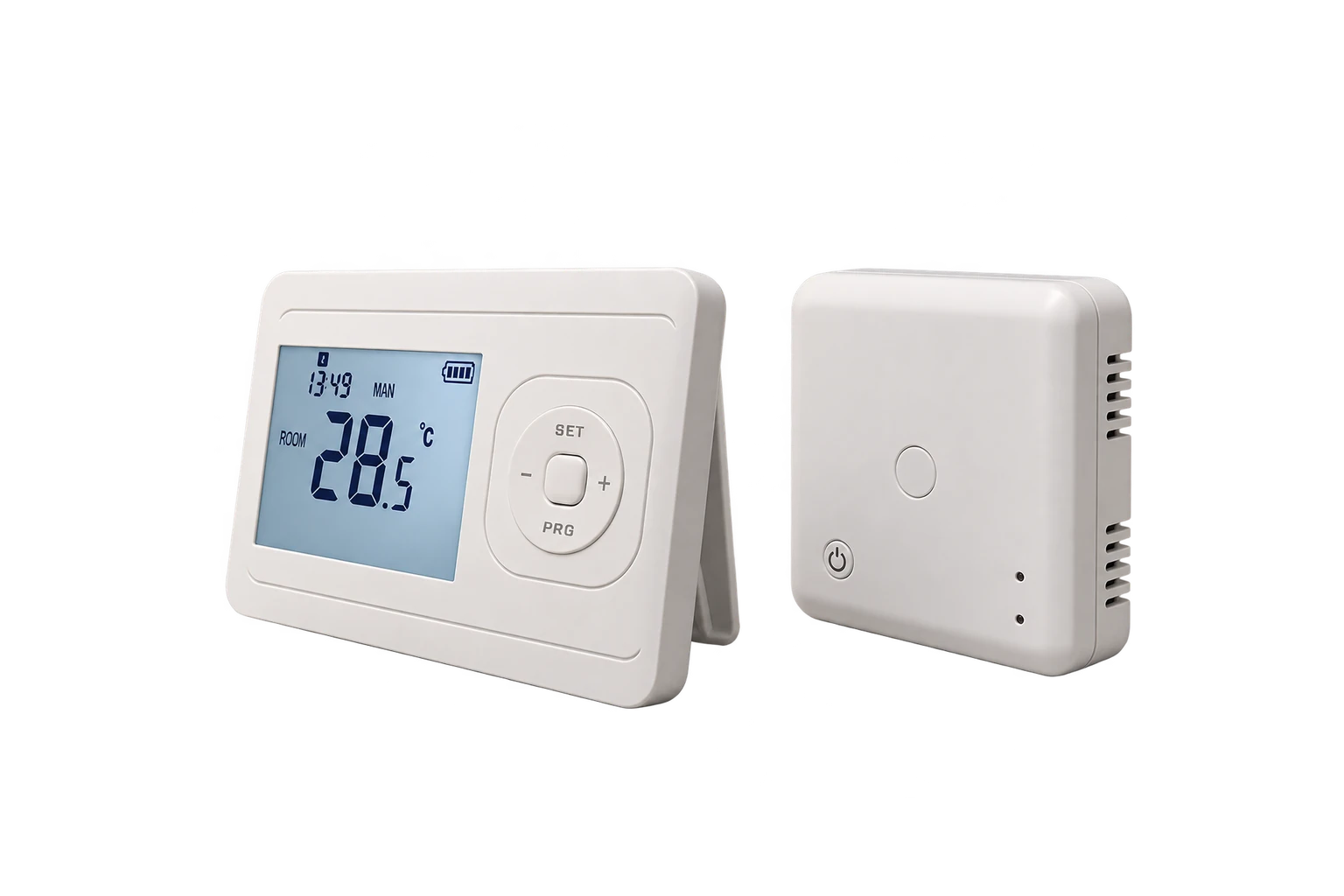

Если нужен покомнатный контроль, кроме термостатов могут потребоваться коммутационная панель, питание, датчики и кабельные линии. Состав системы рассматривается в материале о зональной автоматике. В общей автоматике теплоснабжения коттеджей соседствуют устройства разных назначений; одинаковый бренд не гарантирует совместимость всех серий.

Шкаф, обслуживание и положение группы

Размер коллекторного шкафа проверяют по сборочному габариту, а не только по длине гребёнок. Нужны место для кранов, концевых групп, возможного смесительного блока, приводов, кабелей и обслуживания. Радиус изгиба трубы и высота её входа тоже занимают пространство. Дверца должна закрываться без давления на расходомеры и электрические корпуса.

При встроенном исполнении учитывают толщину стены и требования к конструкции; нельзя произвольно ослаблять несущую стену ради удобного размещения. Для накладного шкафа проверяют сервисный проход и защиту от случайных воздействий. Отдельный разбор ШРВ и ШРН помогает сформировать размерную заявку.

Обслуживание предусматривают заранее: возможность отключить узел, заполнить и удалить воздух, заменить доступный расходомер, прочитать маркировку. Скрытая за несъёмной мебелью группа неудобна даже при правильном гидравлическом расчёте. Электрические элементы размещают с учётом условий среды и требований изготовителя, а не просто в оставшемся свободном углу.

Что включить в заявку и приёмку

Для сравнимых предложений передают ведомость петель, температурный график, расчётный суммарный расход, рабочую среду, схему автоматики и ограничение по габариту. Затем перечисляют состав: гребёнки, кронштейны, краны, концевые группы, адаптеры, приводы, панель, термостаты и шкаф. Позиции, которые уже есть на объекте, явно исключают, чтобы не получить дубли.

При приёмке сверяют артикул, число отводов и фактическую комплектность, осматривают шкалы, резьбы, посадочные места и упаковку. Отдельно фиксируют документацию на насос и автоматику, если они включены. Гидравлические испытания и наладка — следующий этап квалифицированных работ, а не проверка «на глаз» при разгрузке.

Результат выбора — совместимая спецификация, а не самая длинная строка в коммерческом предложении. Проверочный список собран в статье о закупке коллекторной группы. Для всей системы также нужны исходные данные по отоплению и котельному оборудованию.

Частые вопросы

Можно поставить коллектор без расходомеров?

Да, если проект предусматривает другой проверяемый способ балансировки. Отсутствие шкал не отменяет расчёт расхода и наладку. Для удобства обслуживания выбирают доступные средства измерения и настройки.

Коллектор на восемь выходов требует восемь термостатов?

Нет. Число петель, приводов и независимо управляемых помещений считают раздельно. Один термостат может управлять несколькими петлями через совместимую панель в пределах допустимой нагрузки.

Насос входит в коллектор в сборе?

Не обязательно. Ведомость поставки проверяют по конкретному артикулу: насос, смесительный узел, шкаф и автоматика могут заказываться отдельно.

Подойдёт любой привод с такой же резьбой?

Нет. Кроме присоединения важны ход и усилие, электрические параметры, нормальное положение и согласованная работа с клапаном. Подбор подтверждают документацией.
