Коаксиальный дымоход котла: совместимость, длина и комплект

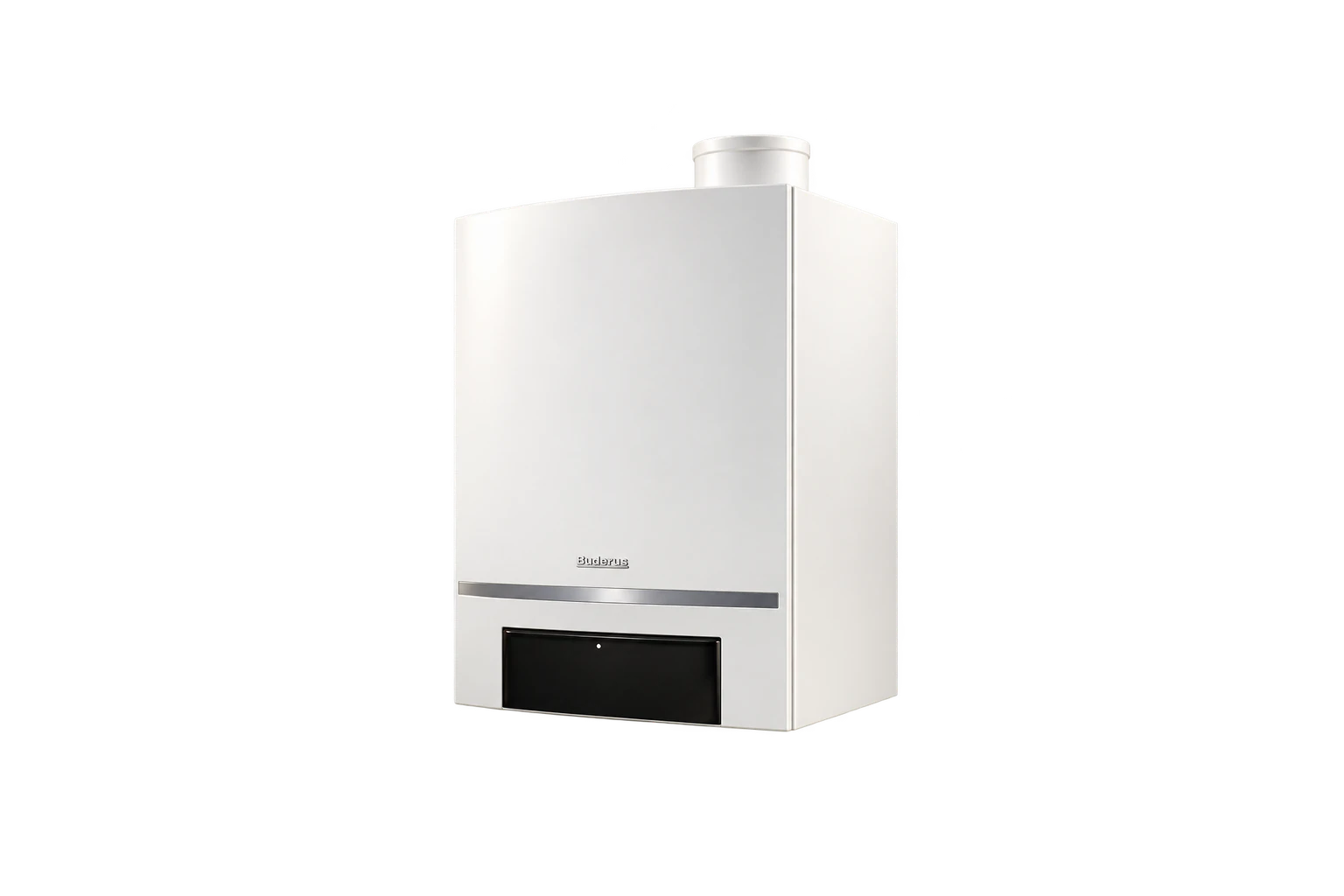

Начните с полного обозначения оборудования: производитель, модель, мощность, исполнение камеры сгорания и редакция руководства. Для замены полезна фотография заводской таблички. Слова «настенный двухконтурный» недостаточны: такие котлы бывают традиционными и конденсационными, а допустимые системы дымоудаления у них различаются.

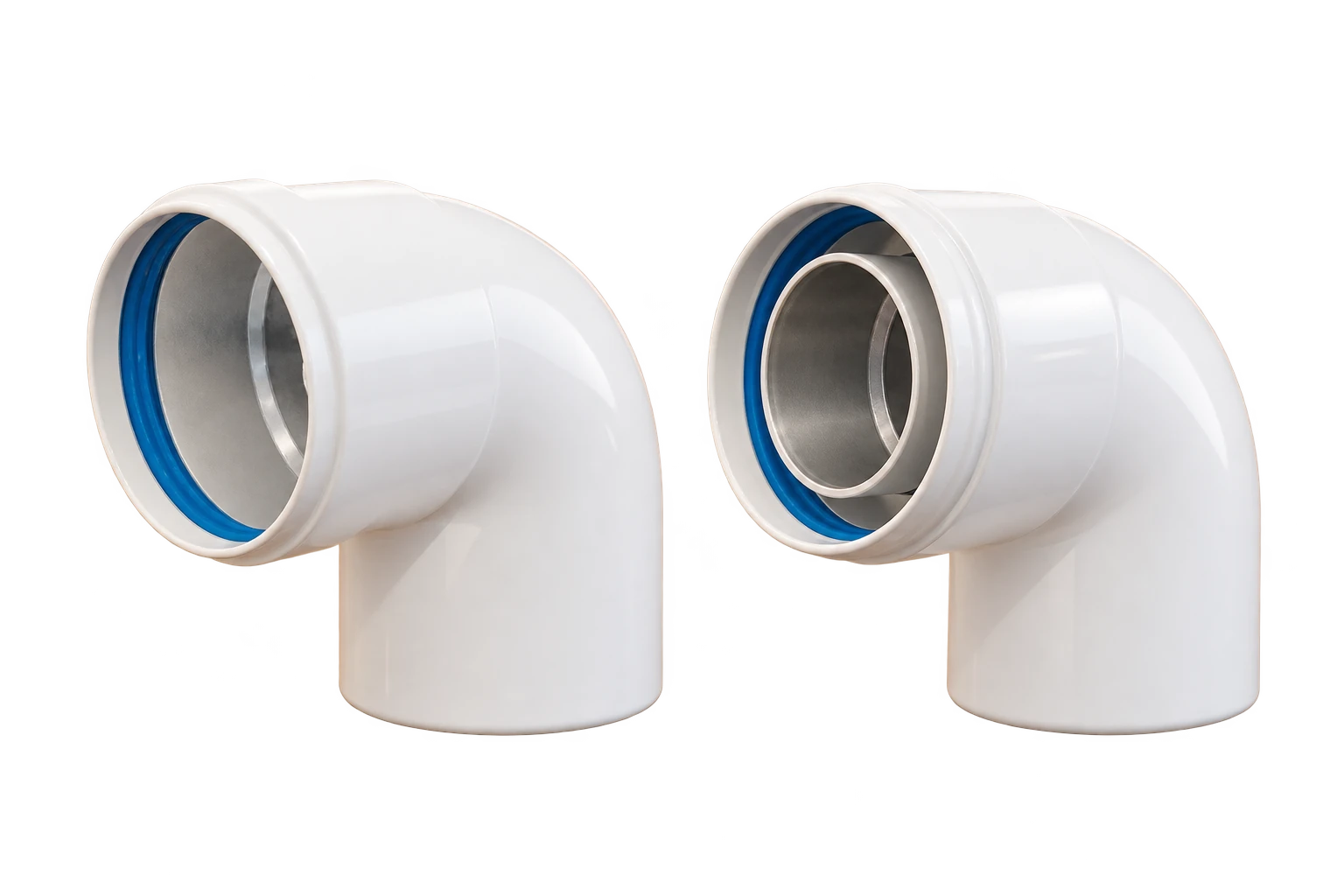

В дымоходах для настенных котлов встречаются трубы, адаптеры и отводы. Наличие детали в разделе не означает совместимости со всеми настенными котлами. Уточняют артикул соединения с котлом, способ фиксации и список разрешённых элементов. Смешанный комплект из разных систем требует подтверждения, а не проверки «вставляется ли одна труба в другую».

Коаксиальная конструкция объединяет отдельные пути для воздуха горения и продуктов сгорания. Раздельная схема использует отдельные трубы. Переход между ними — предусмотренное производителем решение, а не способ обойти ограничение длины случайным переходником. Примеры разрешённых конфигураций приведены в руководстве BAXI ECO 5 Compact; переносить эти схемы на другой котёл нельзя.

Почему длины прямых труб недостаточно

У трассы есть геометрическая длина и сопротивление. Отводы, адаптеры, терминал и изменение сечения влияют на работу вентилятора котла. Производитель может задавать эквивалентную длину, поправку на каждый поворот либо таблицу допустимых сочетаний. Начальный отвод иногда учитывается отдельно: его нельзя автоматически прибавлять по правилу из инструкции другой модели.

Например, на обмерном эскизе указаны два прямых участка по 1 м и один дополнительный поворот. В заявку передают оба участка и угол поворота, а не пишут «дымоход 2 м». Пока неизвестны характеристики отвода и терминала, утверждать, что трасса укладывается в лимит, нельзя.

BAXI отдельно объясняет, почему работа с чужими трубами может отличаться от работы штатного комплекта. Поэтому ошибка по тяге не доказывает неисправность котла. Изменять диафрагмы, настройки или элементы дымохода самостоятельно ради устранения ошибки нельзя: сначала трассу проверяет уполномоченный специалист.

Уклон и конденсат: нет общего правила для всех котлов

Для традиционного и конденсационного оборудования направление отвода влаги может различаться. Нельзя назначать уклон по памяти или по фотографии соседнего дома. Разъяснение BAXI показывает, почему необходимо проверять именно тип котла и конструкцию трубы.

В проекте согласуют сбор и отвод конденсата, возможность замерзания наружного участка и требования к проходу через ограждение. Отдельно проверяют расположение терминала относительно проёмов и соседних конструкций. Здесь нужны применимые требования и документация оборудования: универсальный набор расстояний без условий легко оказывается неверным.

Бытовой герметик не заменяет штатное уплотнение. Монтажная пена не является самостоятельным решением противопожарной проходки. Работы по газовому оборудованию и ввод в эксплуатацию выполняют компетентные организации; статья предназначена для подготовки закупки, а не для самостоятельного изменения газового тракта.

Как составить ведомость комплекта

Снабженцу удобнее получить эскиз с нумерацией элементов. Для каждой позиции фиксируют назначение, артикул, количество и принадлежность системе. Отдельными строками проходят стартовый адаптер, прямые трубы, отводы, терминал, уплотнения, соединительные хомуты, крепления и элементы прохода через стену или кровлю. То, что поставляется вместе с котлом, отмечают явно, чтобы не купить повторно.

Данные в заявке	Зачем нужны
Полное обозначение котла	Проверить разрешённую конфигурацию
Диаметры дымового и воздушного каналов	Исключить случайное совпадение внешнего размера
Эскиз, длины, повороты	Оценить сопротивление трассы
Тип стены или кровли	Согласовать проход и примыкание
Артикулы существующих деталей	Проверить замену и стыковку
Условия наружного участка	Учесть конденсат и обмерзание

На реконструкции измеряют не только трубу, но и доступ для сборки. Комплект, который подходит по схеме, может не поместиться между котлом и потолком. Не закладывают недопустимое укорачивание элементов: возможность резки и допустимый диапазон регулировки проверяют в инструкции.

Закупка партии и входной контроль

Для нескольких одинаковых котлов сначала согласуют один полный комплект, затем тиражируют ведомость. Экономия на унификации реальна только при одинаковых моделях и условиях трассы. Если квартиры расположены по-разному, удобно выделить базовый набор и отдельные доборные позиции по помещениям.

При получении сверяют артикулы с согласованной спецификацией, проверяют отсутствие деформаций, комплектность уплотнений и креплений, целостность раструбов. Упаковку сохраняют до приёмки. При замене артикула поставщик должен указать основание совместимости; похожий цвет и одинаковая длина этого не подтверждают.

Полезно разделить ответственность: проектировщик утверждает схему, поставщик подтверждает состав, монтажник принимает комплект на объекте, сервисная организация выполняет необходимые проверки перед пуском. Так несоответствие выявляется до установки, а не после закрытия отделки.

Разделы по теме

Для комплектации используйте дымоходы, дымоходы настенных котлов, котлы и отопление и котельное оборудование. Режим работы оборудования разобран в статье о конденсационном и обычном котле, а организационные вопросы — в материале о подготовке к монтажу котла.

Частые вопросы

Подойдёт ли любой комплект 60/100?

Нет. Размер не определяет сопротивление, конструкцию уплотнений, стартовое присоединение и разрешение производителя котла.

Можно ли удлинить трассу ещё одним коленом?

Только после проверки всей конфигурации по руководству. Поворот увеличивает сопротивление; запас геометрической длины не равен запасу допустимой трассы.

Почему уклон на двух объектах разный?

Причина может быть в типе котла и способе отвода конденсата. Решение проверяют по документации, а не сравнивают только внешний вид.

Какие фотографии отправить для подбора замены?

Табличку котла, маркировку существующего комплекта, стартовое присоединение и общий вид трассы. Фотографии дополняют размеры, но не заменяют их.
