ИЗОВЕНТ‑М: устройство комбинированной огнезащиты металла

ИЗОВЕНТ‑М — не название одной краски и не обычная теплоизоляция, которой произвольно оборачивают балку. Это комбинированное огнезащитное покрытие для несущих стальных конструкций. В испытанной системе совместно работают фольгированный базальтовый рулонный материал МБОР и клеевой состав ПВК‑2002. Конкретная толщина мата и расход состава привязаны к требуемому пределу огнестойкости и приведённой толщине металла.

В каталоге ИЗОВЕНТ‑М конфигурации разделены по R45, R90, R120, R150 и R180. Это удобно для предварительного подбора, но цифра в названии товара не заменяет проект огнезащиты: сначала определяют требуемый предел, схему обогрева профиля и ПТМ, затем сверяют выбранное решение с действующим сертификатом и технологическим регламентом.

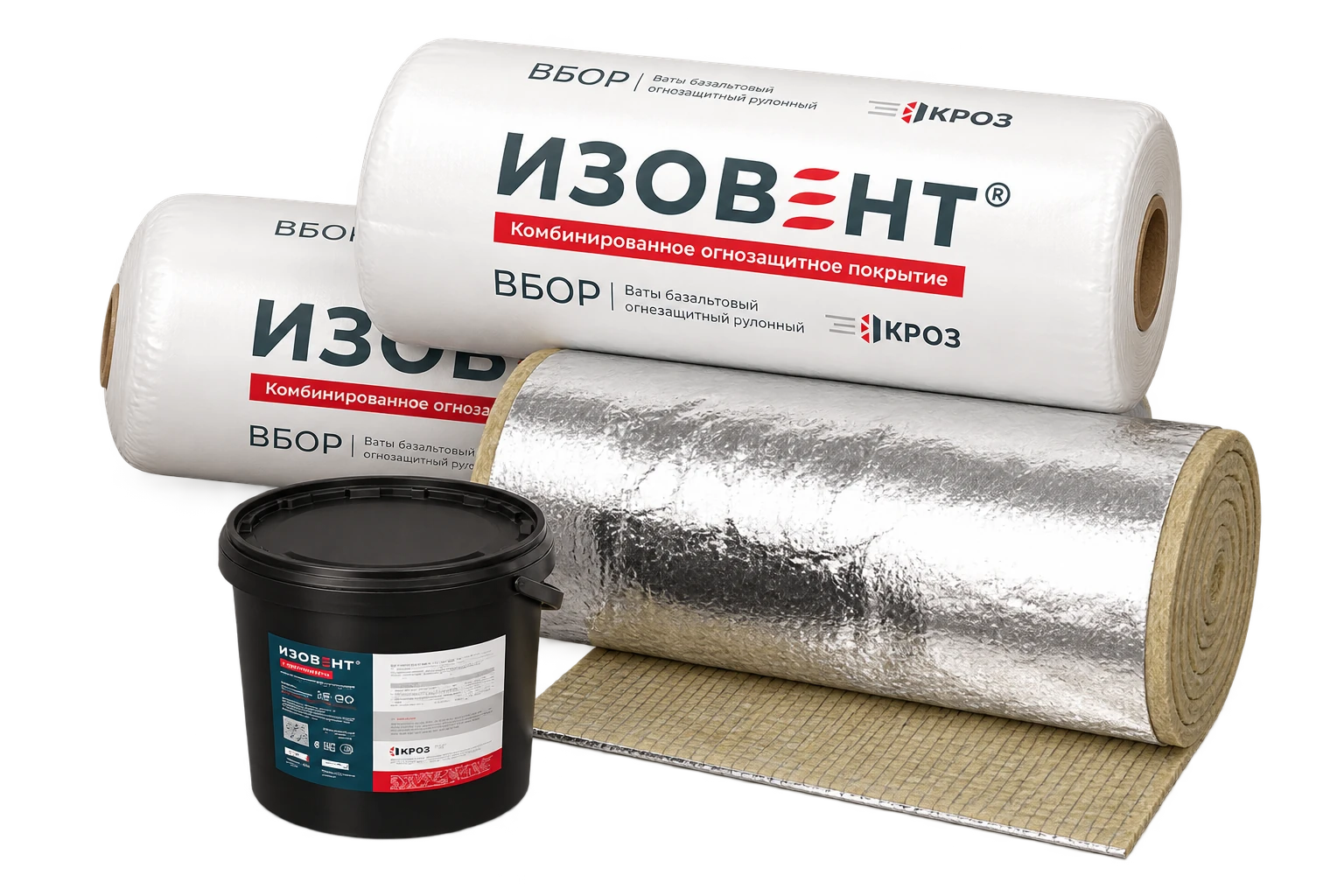

Из чего состоит покрытие

Элемент системы	Что делает	Что проверяют при комплектации
Стальная конструкция	Несёт проектную нагрузку	Профиль, схема обогрева, ПТМ, состояние поверхности и грунта
ПВК‑2002	Образует клеевой контакт между основанием и базальтовым материалом	Требуемую толщину слоя, расход, совместимость с грунтом, срок годности
МБОР	Замедляет прогрев стали при стандартном огневом воздействии	Толщину 5, 10, 13, 16 или 20 мм по выбранной конфигурации
Фольга или другое покрытие мата	Закрывает наружную поверхность и формирует законченный слой	Целостность, нахлёсты, стыки и соответствие поставки документации
Стыки и вспомогательные материалы	Сохраняют непрерывность оболочки на гранях и примыканиях	Нахлёст, фиксацию, углы, узлы у связей, фасонок и опор

Главная ошибка — выбирать составляющие независимо. Мат толщиной 10 мм сам по себе не является «R90», как и ведро ПВК‑2002 отдельно не обеспечивает заданный предел. Нормируемый результат относится к комплектной конструкции, испытанной при определённых параметрах.

Что означает R45 и почему это не EI45

Буква R обозначает предельное состояние по потере несущей способности. R90 означает, что испытанная защищённая конструкция достигла этого предельного состояния не ранее 90 минут при установленных условиях испытания. Это не обещание, что любая балка с таким материалом выдержит любой пожар ровно полтора часа: реальная конструкция должна соответствовать расчётным и сертификационным условиям.

Для воздуховодов обычно рассматривают другие признаки: E — потеря целостности, I — потеря теплоизолирующей способности. Поэтому поисковые формулировки «ИЗОВЕНТ‑М EI30» или «ИЗОВЕНТ‑М EI90 для воздуховодов» смешивают две разные системы. У производителя действительно есть ИЗОВЕНТ для вентиляционных каналов, но это не тот же самый товар, что ИЗОВЕНТ‑М для металла.

Если задача относится к вентиляции, нужно переходить в огнезащиту воздуховодов и выбирать решение по требуемому EI и области применения сертификата. Подробно эту развилку разбирает статья об огнезащите воздуховодов. Подмена R на EI опасна не только для SEO или сметы: на приёмке окажется, что предъявленные документы относятся к другому объекту огнезащиты.

Как система замедляет прогрев стали

При пожаре открытая сталь быстро получает тепло от горячих газов и излучения. По мере роста температуры снижаются её жёсткость и несущая способность. МБОР создаёт теплоизолирующий слой, а ПВК‑2002 удерживает его на подготовленной поверхности и участвует в формировании испытанной системы. Непрерывность покрытия на полках, стенке, рёбрах и узлах не менее важна, чем номинальная толщина на прямом участке.

Фольгу не стоит описывать как самостоятельный «экран, который отражает весь огонь». Результат обеспечивает система целиком. Разрыв мата, пустота у грани, непроклеенный участок или раскрытый стык создают локальный мостик прогрева, даже если рядом уложен материал правильной толщины.

Где применяют ИЗОВЕНТ‑М

Материал рассчитан на несущие металлоконструкции гражданских и промышленных зданий: колонны, балки и другие элементы стального каркаса, для которых проектом назначен предел по признаку R. Решение особенно логично, когда требуется конструктивная огнезащита с длительными пределами, а профиль и узлы позволяют аккуратно раскроить и закрепить рулонный материал.

Перед выбором нужно ответить как минимум на шесть вопросов:

1. Какой предел R указан в проектной документации?
2. Какова приведённая толщина металла для фактической схемы обогрева?
3. Какая критическая температура принята в расчёте конструкции?
4. Каким грунтом защищена сталь и совместим ли он с ПВК‑2002?
5. В каких температурно-влажностных условиях будет работать покрытие?
6. Можно ли выполнить непрерывную оболочку у фасонок, связей, опор и примыканий?

Если нужен другой тип конструктивной защиты, рядом находятся СОШ‑1, плиты и обмазочные системы в разделе конструктивной огнезащиты металлоконструкций. Сравнивать варианты следует не только по цене килограмма: важны подготовка поверхности, масса готового слоя, скорость монтажа, доступность узлов для контроля и стоимость всей системы на квадратный метр защищаемой поверхности.

Монтаж: последовательность без упрощений

СП 433.1325800.2019 распространяется на производство работ по огнезащите несущих стальных конструкций. На практике монтаж начинают не с раскатки мата, а с проверки проектной документации, партии материалов и основания.

• Сталь очищают и подготавливают в соответствии с проектом, требованиями к грунтовочному покрытию и регламентом системы.
• ПВК‑2002 наносят непрерывным слоем установленной толщины. На прямом участке контролируют не только расход, но и отсутствие пропусков.
• Базальтовый материал укладывают по свежему клеевому слою и оборачивают вокруг элемента без разрывов и случайных полостей.
• По данным производителя, стыки выполняют с нахлёстом не менее 50 мм, а края фиксируют алюминиевой лентой; сложные узлы делают строго по технологическому регламенту.
• После монтажа проверяют целостность, фактическую толщину, стыки, примыкания и соответствие использованных материалов партии, указанной в документах.

Лента закрывает и оформляет стык, но не должна маскировать непроклеенный участок. Нельзя также заменять ею предусмотренный системой клеевой контакт.

Нормативная рамка

Для стальных конструкций важно различать два уровня проверки. ГОСТ Р 53295‑2009 устанавливает общие требования и метод определения огнезащитной эффективности средств для стали, но прямо не подменяет определение предела огнестойкости конкретной строительной конструкции. Общие испытания строительных конструкций описывает ГОСТ 30247.0‑94, а производство работ — СП 433.1325800.2019 с действующим изменением № 1.

Отсюда практическое правило: товарная карточка помогает найти нужную конфигурацию, а окончательное решение принимают по проекту, актуальному сертификату, техническому регламенту производителя и фактической геометрии элемента. Для понимания роли базальтового слоя полезен материал о минеральной вате и пожарной безопасности, но обычная теплоизоляционная вата без испытанной системы не становится огнезащитой стального каркаса.

Что указать в заявке

Чтобы получить корректный подбор, к запросу прикладывают ведомость металлоконструкций или хотя бы перечень профилей и их длину, требуемый R, схему огневого воздействия, ПТМ, тип грунта и условия эксплуатации. Если ПТМ ещё не рассчитана, нужны площадь поперечного сечения профиля и обогреваемый периметр. Такой исходный набор позволяет выбрать строку системы и посчитать МБОР, ПВК‑2002 и количество упаковок без догадок.

Материалы для системы

Карточки ниже относятся именно к ИЗОВЕНТ‑М для металлоконструкций. Различия между ними — не маркетинговые названия, а испытанные сочетания предела R, ПТМ, толщины МБОР и расхода ПВК‑2002.
