При закупке гидротехнического затвора недостаточно получить металлический щит нужного размера. На объекте должен собраться работоспособный узел: с подходящей рамой, механизмом управления, креплением и доступом для обслуживания. Проблемы часто возникают на границе ответственности, когда закладные, удлинитель или шкаф не включены ни в поставку оборудования, ни в строительную ведомость.

Этот материал помогает оформить запрос, сравнить предложения и организовать проверку комплекта. Конкретные монтажные допуски, нагрузки и испытательные режимы принимают по проекту и документации выбранного изделия. Статья не заменяет рабочие чертежи, программу испытаний или инструкцию безопасного производства работ.

Содержание:

Исходные данные для спецификации

Начните с позиции в технологической схеме и разреза её установки. Для щитового, лоткового или глубинного затвора укажите окно перекрытия, отметки порога и площадки управления, уровни жидкости и возможные направления давления. Для трубопроводного шиберного исполнения дополнительно нужны DN, давление, тип присоединения и строительная длина.

Сформулируйте функцию: отсечение, ремонтная изоляция или согласованное регулирование. Если нужна работа при определённом перепаде или времени срабатывания, эти условия записывают отдельно. Среду описывают по составу, температуре и включениям; неизвестные данные не заменяют неподтверждёнными типовыми значениями.

В ведомости полезно указать статус каждого документа: проектный разрез, фактический обмер, согласованный чертёж изготовителя. При изменении исходных уровней или положения рамы проверяют, затрагивает ли новая редакция уже рассчитанное изделие. В изготовление должна уходить одна подтверждённая версия комплекта документов.

Для типовых решений можно использовать рабочую документацию серии 7.820-9.90, выпуск 3, опубликованную ТПО «Аверс». В ней присутствуют спецификации и детали сборочных единиц. Номер серии в строке заказа не заменяет обозначение исполнения и согласование его применимости к конкретному сооружению.

Что входит в комплект поставки

Обсуждение спецификации и приёмки гидротехнического затвора

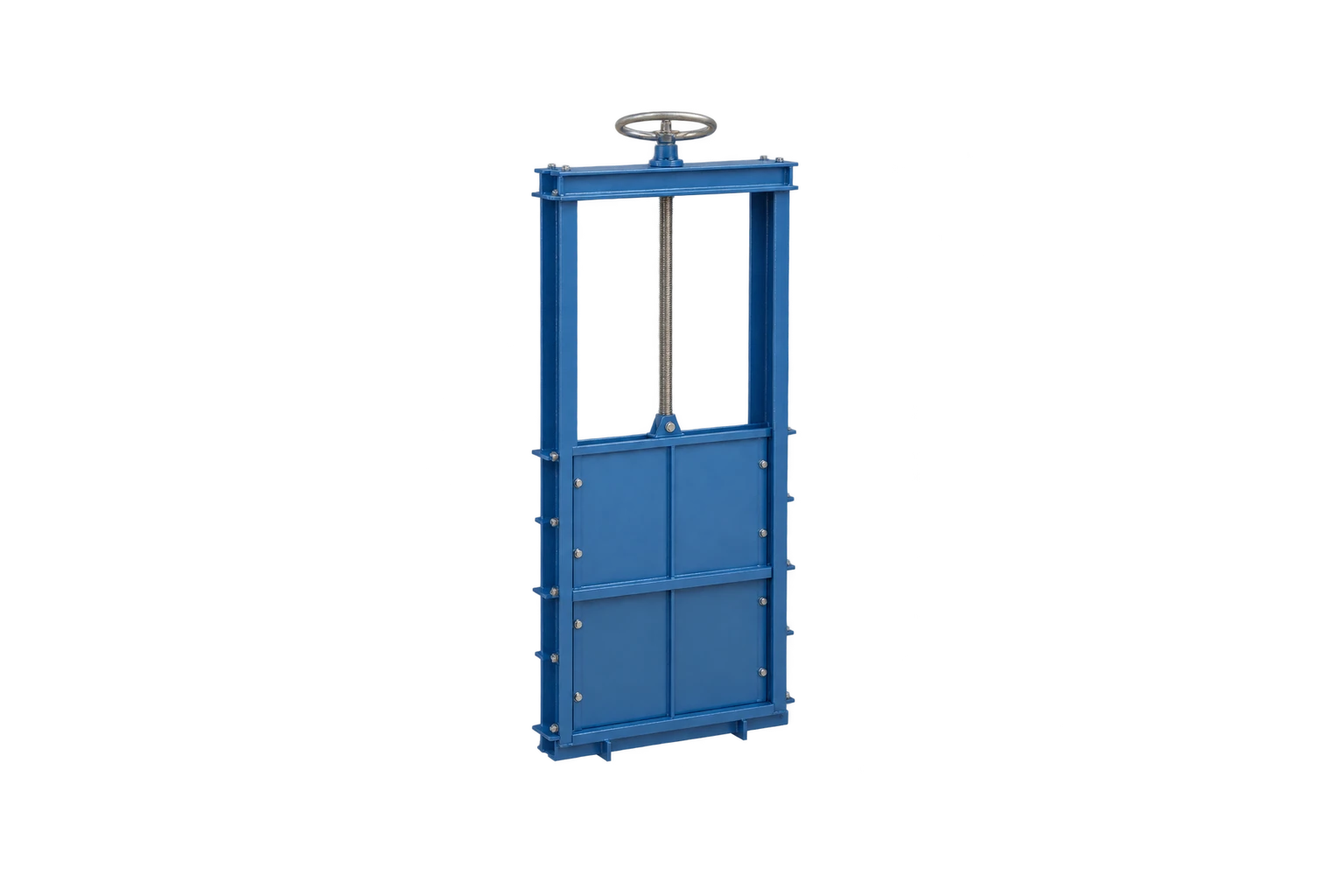

Изображение создано нейросетью для иллюстрации статьи. Не является монтажной схемой или фотографией конкретного товара.

Приведённая ниже таблица — структура проверки, а не утверждение, что все перечисленные позиции обязательно входят в каждый затвор. Границы комплекта устанавливают по принятому решению и предложению поставщика.

Группа Что перечислить Какой вопрос закрыть
Затвор Щит, рама, направляющие, уплотнения Поставляется ли законченная сборка
Управление Подъёмник, шпиндель, привод, удлинитель Кто обеспечивает весь ход и требуемые нагрузки
Строительный узел Закладные, опоры, крепление Кто поставляет и кто рассчитывает сопряжение
Электрика Шкаф, кабели, вводы, сигналы Где заканчивается поставка и начинается автоматика объекта
Обслуживание Согласованный ЗИП, оснастка, инструкции Как осматривать и заменять изнашиваемые детали

Для выносного управления отдельно рассмотрите колонки управления задвижками. Их совместимость со щитовым затвором должна быть подтверждена; название категории не доказывает пригодность колонки к определённому подъёмнику. Параметры механической связи приведены в статье о приводах.

Уточните транспортную комплектность. Иногда крупный узел поставляют несколькими местами, и часть элементов собирают на объекте. Нужны перечень упаковок, маркировка деталей, требования к хранению и инструкции по строповке именно этого оборудования. Массу и точки подъёма берут из документации, не определяют по фотографии.
