Частотник и регулятор напряжения

В разделе трёхфазного регулирования скорости нужно проверять паспорт каждого изделия. Частотный преобразователь формирует питание подходящего двигателя с изменяемой частотой. Симисторный регулятор напряжения использует иной принцип и не становится частотником из-за установки на DIN-рейку или наличия входа 0–10 В.

Также различают входное питание самого преобразователя и его выход на двигатель. Некоторые исполнения рассчитаны на однофазную питающую сеть и трёхфазный мотор соответствующего напряжения, другие — на трёхфазную сеть. Выбор определяется полной маркировкой, а не общей фразой «трёхфазный привод».

На стороне двигателя проверяют допустимость частотного питания. Для EC-вентилятора со встроенной электроникой внешний преобразователь обычно не является штатным способом задания скорости; требуется документация модели. Основные отличия разобраны в обзоре AC и EC-управления.

Какие данные взять с двигателя

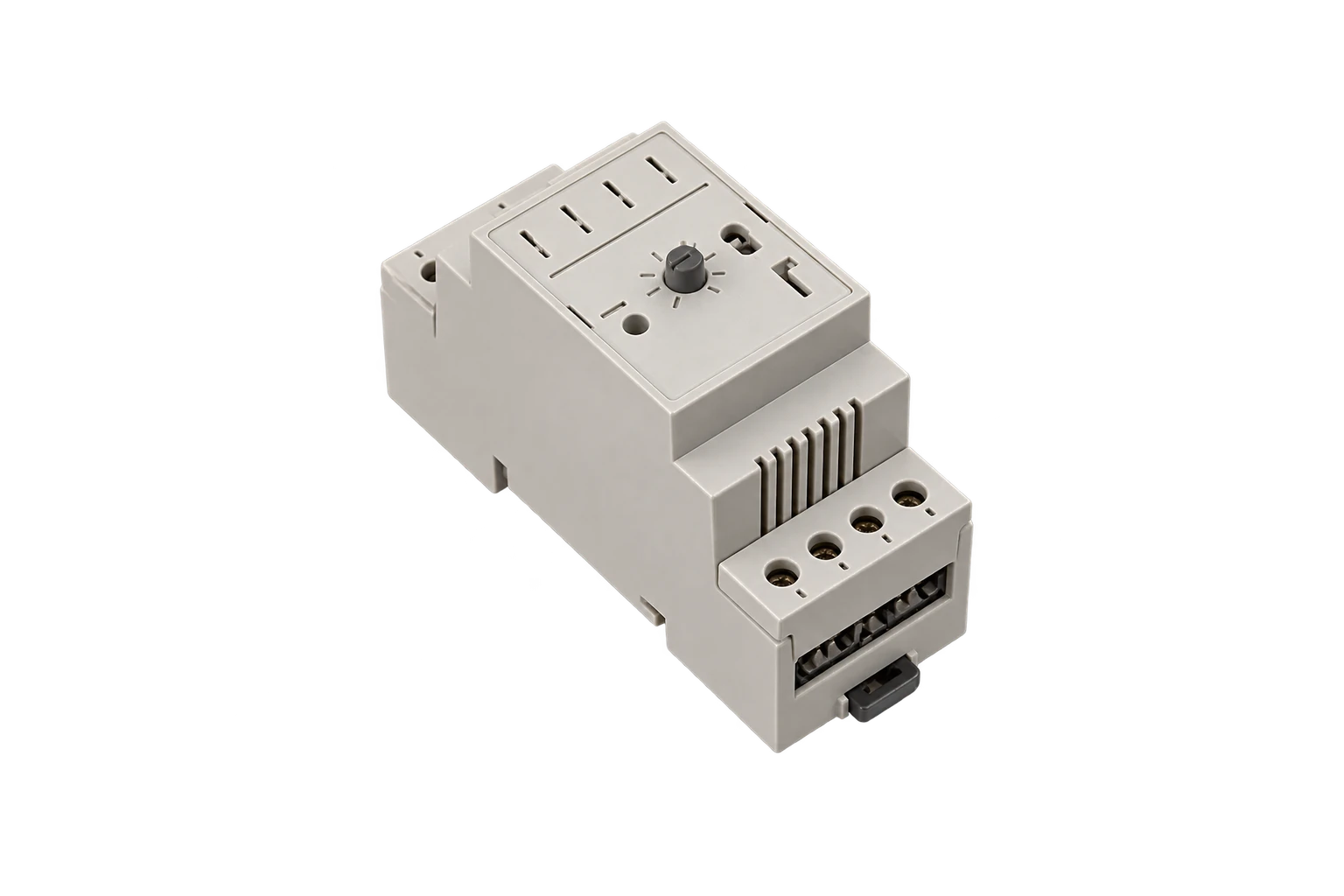

Сгенерированная иллюстрация: Регуляторы и силовые устройства управления
Регуляторы и силовые устройства управления. Изображение создано нейросетью для иллюстрации статьи. Не является монтажной схемой или фотографией конкретного товара.

Нужны тип двигателя, номинальные напряжение, ток, частота, мощность и скорость, разрешённое соединение обмоток и сведения о температурной защите. Фотографируют читаемый шильдик и передают паспорт, если обозначения сокращены. Данные похожего мотора той же мощности могут отличаться.

ABB в руководствах HVAC-приводов отдельно предусматривает ввод номинальных данных двигателя. Это важно не только для отображения на экране: настройки участвуют в управлении и защитных функциях. Значения нельзя оставлять от прежнего двигателя после его замены без проверки.

Для вентилятора дополнительно нужны рабочая точка, разрешённый диапазон оборотов, максимальные частота и скорость, особенности механической передачи и охлаждения. Слишком высокая частота может выйти за допустимые механические условия, а слишком низкая — не обеспечить охлаждение двигателя либо нужный воздухообмен.

Почему нельзя выбирать только по кВт

Сравнивают допустимый выходной ток преобразователя с требованиями двигателя и условиями нагрузки. Учитывают перегрузочную способность, температуру, высоту установки и иные ограничения производителя. Установка в тесный закрытый шкаф может требовать другого теплового решения, чем открытый стенд из рекламной фотографии.

Подбор для нескольких двигателей на одном преобразователе — отдельная задача. Нужны разрешение такого режима, расчёт токов, индивидуальная защита и согласование коммутации. Наличие запаса по общей мощности не доказывает возможность подключать и отключать моторы произвольно во время работы.

Не обещайте конкретный процент энергосбережения без расчёта режима. Результат зависит от исходной системы, графика, регулирования сети и рабочей точки. Если требуется экономическое сравнение, указывают измеренные либо расчётные мощности в сопоставимых условиях и время работы на каждом режиме.

Ручная частота или постоянное давление

Ручное задание определяет скорость в разрешённых пределах. Поддержание давления требует обратной связи и настроенного регулятора. При изменении воздушной сети одна и та же частота не гарантирует один и тот же расход.

Для контура давления нужен согласованный преобразователь, его диапазон и место отбора. Установите, где находится ПИД-регулятор: внутри преобразователя, в отдельном контроллере или в модуле управления. Два независимых регулятора, воздействующих на одну величину без согласования, способны ухудшить устойчивость.

При наладке задают разрешённые пределы, ускорение, торможение и реакцию на недостоверный сигнал. Постоянное давление в одной точке не подтверждает правильные расходы всех ответвлений. Балансировка и проверка воздушной сети остаются самостоятельными работами.

Команды, аварии и питание

Для автоматики вентиляции разделяют разрешение работы, задание скорости, подтверждение состояния и аварийный сигнал. Аналоговый выход 0–10 В не заменяет все остальные связи. При цифровом управлении нужны протокол и карта параметров, а не только наличие порта связи.

Заранее определите, что происходит после исчезновения и возвращения питания. Автоматический повторный пуск допустим не для любой ситуации. Решение принимается для конкретного оборудования и объекта, с учётом присутствия обслуживающего персонала и возможных последствий запуска.

Прокладка силовых и сигнальных линий, заземление, электромагнитная совместимость и требования к моторному кабелю определяются руководством привода и проектом. Нельзя переносить готовую схему с другого типоразмера. После снятия питания также выдерживают предусмотренные меры безопасности: внутри преобразователя может сохраняться опасное напряжение.

Что включить в спецификацию

Укажите артикул преобразователя, входную сеть, выходные параметры, двигатель, режим нагрузки, корпус и среду. Отдельно перечислите пульт, принадлежности, интерфейсные модули, требуемые фильтры либо дроссели, если они определены расчётом и инструкцией. При замене устаревшей серии согласуют новый артикул и функции, а не только габарит.

В шкаф управления может входить преобразователь, а может поступать только команда для внешнего привода. Это нужно явно отразить в границах поставки. Для сметы отделяют оборудование, кабельные линии, монтаж, параметрирование и проверку взаимодействия с вентиляцией.

Результат наладки и приёмки

Проверяют соответствие двигателя, направление вращения по безопасной процедуре, разрешённые рабочие режимы, фактические токи и защитные реакции. Испытание отдельных входов не заменяет проверку всей последовательности запуска, например согласования с наружной заслонкой и нагревателем.

Эксплуатации передают перечень параметров, резервную копию настроек, схему, журнал испытаний и описание аварий. Для повторной закупки сохраняют именно эту конфигурацию. Если впоследствии изменён вентилятор, двигатель либо сеть, прежние пределы и алгоритм следует пересмотреть.

Частые вопросы

Подойдёт частотник той же мощности, что двигатель?

Это только начало подбора. Проверяют ток, питание, нагрузку, перегрузки, среду и совместимость двигателя.

Вход 0–10 В означает, что устройство частотное?

Нет. Такой вход встречается у разных классов оборудования и описывает только командный интерфейс.

Можно подключить однофазный вентилятор к любому частотнику?

Нет. Нужна прямо разрешённая пара устройства и двигателя. Обычный трёхфазный выход не является универсальным решением.

После замены двигателя настройки сохраняют?

Их проверяют заново по данным нового двигателя и требованиям вентилятора.

Источники

Материал предназначен для подготовки подбора. Электромонтаж и параметрирование выполняются квалифицированным персоналом по документации конкретного привода.
