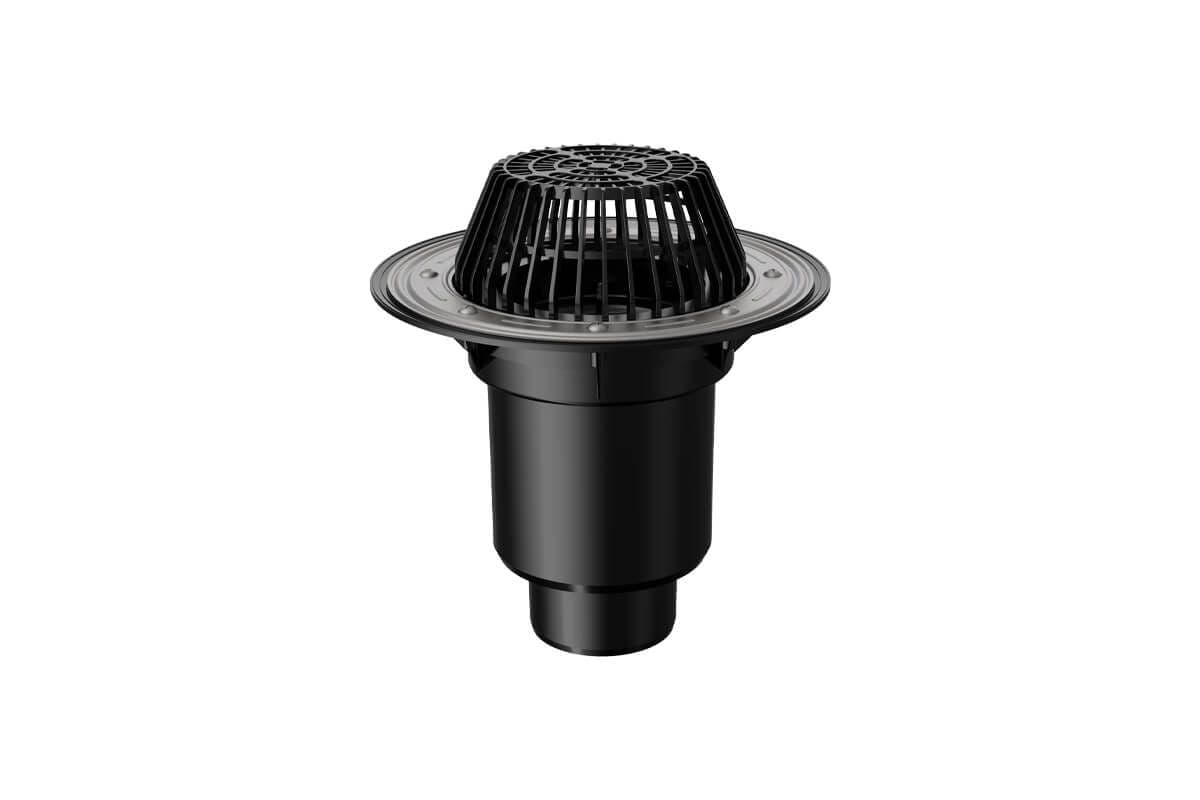

Воронка кровельная VD 616 Y

Воронка кровельная вертикальная с листвоуловителем Fachmann VD 616 Y применяется для организации внутреннего водостока на неэксплуатируемых плоских кровлях. Конструкция обеспечивает эффективный отвод влаги с поверхности, предотвращая застаивание воды на гидроизоляционном ковре и защищая основание от разрушения. Корпус выполнен из высокопрочного полипропилена, устойчивого к УФ-излучению и перепадам температур от -50 до +90°C. Материал обладает свойством расширяться при нагреве, что исключает образование напряжений в местах примыкания к рулонным или мастичным покрытиям.

Технические характеристики

Ключевым параметром при подборе является монтажный диаметр, который может составлять 110 или 160 мм — выбор зависит от проектной нагрузки и площади водоотведения. Пропускная способность системы достигает 8,2 л/с, что позволяет оперативно справляться с пиковыми объемами осадков. Вертикальное направление слива интегрируется в стояки внутренних водостоков. Конструкция отличается уменьшенной высотой, что упрощает монтаж в слоистой структуре кровельного «пирога». В зависимости от конфигурации, общая высота с листвоуловителем составляет 351 мм, а без него — 271 мм. Прижимной фланец в данной модификации отсутствует, однако в комплекте поставляется фланец из нержавеющей стали для надежной фиксации.

Область применения

Воронки серии VD 616 Y рекомендованы для использования на плоских кровлях с полимерными, полимер-битумными и мастичными гидроизоляционными покрытиями. Выпуклый листвоуловитель эффективно предотвращает засорение просвета листвой и мусором, даже в условиях сильных ветров, обеспечивая бесперебойную работу водоотведения. Система подходит для новых строительства и реконструкции зданий с внутренним водостоком.

Преимущества

• Износостойкость корпуса: полипропилен сохраняет целостность и герметичность при длительном воздействии атмосферных факторов и химических компонентов гидроизоляции.
• Надежная фиксация: нержавеющий фланец и крепежные элементы в комплекте обеспечивают долговечное соединение воронки с гидроизоляционным материалом.
• Защита от засоров: выпуклая форма листвоуловителя задерживает крупный debris, упрощая обслуживание кровельной системы.
• Универсальность монтажа: возможность выбора монтажного диаметра 110 или 160 мм позволяет адаптировать решение под различные проектные решения.
• Соответствие нормам: изделие соответствует требованиям ГОСТ Р 58956-2020 к воронкам кровельным для внутренних водостоков и учитывает рекомендации СП 17.13330.2017.

Монтаж и установка

Воронка комплектуется основанием, выпуклым листвоуловителем и крышкой-заглушкой. Установка производится в местах проектного расположения водоприемных устройств. Фланец из нержавеющей стали прикручивается к основанию воронки, после чего конструкция интегрируется в гидроизоляционный ковер с использованием методов, совместимых с типом кровельного материала (наплавление или механическая фиксация). Листвоуловитель устанавливается внутрь корпуса для защиты просвета. Дополнительно к воронке могут применяться дренажные кольца для усиления герметизации.

Оставьте заявку — менеджеры Амалор рассчитают количество и оформят оптовый заказ в разделе воронки кровельные или кровельный водосток.
