HL63.1/1

Кровельная воронка HL63.1/1 предназначена для организации внутреннего водостока на плоских кровлях. Конструкция рассчитана на отвод дождевых и талых вод с возможностью интеграции системы электрообогрева, что предотвращает образование ледяных корок в зимний период. Воронка оснащена листвоуловителем из полипропилена для защиты труб от засорения мусором.

Технические характеристики

Выбор кровельной воронки начинается с совместимости трубной сети. Присоединительный размер DN110 позволяет использовать стандартные канализационные трубы, что упрощает монтаж и снижает стоимость комплектующих. Ключевой параметр — пропускная способность 8.7 л/с — определяет, какой объем воды воронка способна принять без затопления кровли при сильном ливне. Для больших площадей может потребоваться расчет с учетом интенсивности осадков в регионе.

Материал корпуса и листвоуловителя — полипропилен, который устойчив к перепадам температур и коррозии. Обжимной фланец выполнен из нержавеющей стали, что гарантирует долговечность соединения с кровельным ковром и защиту от разрыва при усадке здания. Максимальная разрешенная нагрузка 0.15 т позволяет устанавливать воронку под пешеходную нагрузку или легкий транспорт, если это предусмотрено проектом. Срок службы изделия заявлен не менее 50 лет.

Область применения

Воронка HL63.1/1 применяется при строительстве и капитальном ремонте промышленных складов, торговых центров, ангаров и других зданий с плоскими кровлями. Наличие функции электрообогрева делает её оптимальным решением для регионов с суровыми зимами, где риск замерзания водостоков высок. Вертикальный выпуск удобен при прокладке стояков в стенах или технических колодцах.

Преимущества

• Комплексное решение: наличие листвоуловителя и опция обогрева снижают затраты на обслуживание кровельной канализации.
• Надежное крепление: обжимной фланец из нержавеющей стали обеспечивает герметичность и долговечность узла прохода через кровлю.
• Универсальность: возможность изменения высоты монтажного короба (от 100 до 160 мм) позволяет адаптировать воронку под разную толщину теплоизоляции и кровельного пирога.
• Эстетика и чистота: полимерный корпус не ржавеет и не влияет на внешний вид здания.

Монтаж и установка

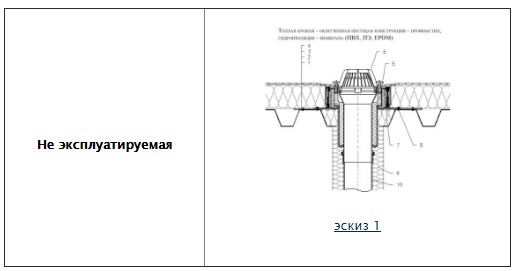

Монтаж воронки выполняется на этапе устройства кровельного пирога. Монтажный короб фиксируется к несущему основанию, после чего укладывается гидроизоляция и теплоизоляция. Обжимной фланец прижимается к кровельному материалу, обеспечивая герметичный переход. Подключение к внутренней канализации осуществляется через раструбную муфлу DN110. Электрообогрев подключается к системе управления зданием согласно проекту. Требования к проектированию внутренних водостоков и кровель устанавливает СП 30.13330.2020 и СП 17.13330.2017.

Оставьте заявку — менеджеры Амалор уточнят наличие, комплектацию и сроки доставки.
